Как проходит установка гидрантов

Многие знают, что для тушения пожара используют гидранты. Но откуда в них берется вода? Все дело в том, что установка пожарного гидранта происходит на специальной подставке, которая подсоединена к водопроводной сети. Получается, что обычный хозяйственный водопровод становится важной частью противопожарной системы.

Места установки

Гидранты устанавливают в колодцах на расстоянии 5 м или дальше от зданий.

В этом случае, если пламя охватит строение, высока вероятность, что оно не доберется до колодца, и пожарные смогут открыть его, установить колонку сверху на гидрант и подключить пожарные рукава.

Максимальное расстояние до зданий составляет 50-100 м. Запрещено монтировать водозаборное устройство на разветвлении водопроводных труб.

Гидранты устанавливают вдоль дорог, чтобы подъезд к ним был наиболее удобный. Расстояние от пожарных гидрантов до края проезжей части должно быть не больше 2,5 м. Разрешается устанавливать их на проезжей части, если планировка улиц и коммунальных сетей не позволяет выбрать другое положение.

Устраивать стоянки на люках запрещено.

Выбирая места установки, следует учитывать, что при тушении пожара от гидранта будут идти рукава. Они не должны резко перегибаться, их не должен переезжать транспорт. Существуют специальные мостики для прокладки рукавов, защищающие их от дорожного транспорта.

Расстояние между соседними гидрантами должно быть таким, чтобы обеспечить расход воды, соответствующий нормам пожаротушения. Нормы зависит от этажности застройки и численности населения, живущего в районе или квартале.

Нормы для жилых, промышленных и сельскохозяйственных районов отличаются. Подробно они описаны в своде правил для источников наружного водоснабжения 8.13130.2009. Обычно для сельской местности выбирают расстояние 140 м, для городов 120 — 100 м.

Требуемый расход воды также обеспечивается напором в трубопроводе. Для создания напора оборудуют насосные станции. Управляя работой насосной станции, можно в определенный момент времени увеличивать напор или уменьшать.

Основные требования

Гидранты устанавливают в колодцах, подключая к водопроводной системе. В зависимости от глубины прокладки трубопровода выбирают высоту гидранта. Согласно стандартам, высота водозаборного устройства может составлять от 0,5 до 3,5 метров. В средней полосе часто применяют гидранты высотой 1,5 м.

Монтаж делают на стальную или чугунную подставку. Тип подставки выбирают в зависимости от конфигурации и материала водопровода. Установка пожарных гидрантов должна быть строго вертикальной, без перекосов.

Центральная ось проходит на расстоянии минимум 17,5 см от стенок колодца. Подробности конструкции и размеры колодца определяются особенностями водопроводной сети.

По сути, подставка – это переходник, обеспечивающий дополнительное ответвление на подачу воды в установленный гидрант. Подставка может быть сварной и фланцевой с одним, двумя и тремя ответвлениями. Соединение подставки и гидранта происходит через водостойкую прокладку при помощи шести болтов или шпилек.

Расстояние от верхней точки гидранта до люка должно быть в пределах 15-40 см. Это позволяет с легкостью производить осмотр, ремонтные работы. После установки крышку люка закрывают, и открывают только при проверке или подключении колонки.

К крышке всегда должен быть свободный доступ. Ее очищают от снежных заносов, песка и земли. Нельзя устанавливать на ней автомобили, загораживать доступ различными сооружениями.

В теплом климате возможно применение надземных гидрантов, которые не надо помещать в колодец и утеплять. Однако надземные устройства могут быть легко повреждены транспортом.

https://www.youtube.com/watch?v=9RMeqHSECfU

В местах с высоким уровнем грунтовых вод колодец может затопляться. Чтобы вода не попадала внутрь гидранта и не вызвала коррозию деталей, устанавливают модели с обратным клапаном.

Необходимо также сделать дренаж и отлив вокруг люка, чтобы вода не попадала в него сверху, с поверхности земли. Поднимают обойму колодца для защиты от талых вод.

Устанавливаемый гидрант подключают к водопроводу диаметром минимум 100 мм. В селах и малозаселенных поселках допускается подключение к трубам диаметром 75 мм.

Монтаж водозаборного приспособления требует привлечения специалистов, обслуживающих водопроводную сеть. Гидранты тяжелые, вес некоторых достигает 90 кг, и справиться одному человеку с работой невозможно.

Монтажные работы

Установка гидранта начинается с монтажа подставки. Следят за ее вертикальной ориентацией и прочностью соединения. Подставку вваривают или закрепляют на болтах. Герметичность обеспечивают с помощью резиновых прокладок. Сверху на подставку устанавливают гидрант, применяя фланцевое соединение и так же используя водонепроницаемую прокладку.

После установки подставки и до монтажа пожарного гидранта проводят опрессовку водопровода (испытание избыточным давлением). Для этого устанавливают фланцевую заглушку. На время монтажа водопровод перекрывают. Процедура может занимать 1,5-2 часа и требует применения специальной техники.

Перед пуском и вводом гидранта в эксплуатацию противопожарный водопровод промывают раствором хлорной извести. Промывают также сам гидрант и колонку. Этот процесс необходим для того, чтобы обезопасить потребителей воды.

Для защиты от снежных заносов и промерзания над люком ставят укрытие в виде пирамиды, обшитой изнутри пенопластом. Для утепления применяют минеральную вату, паклю и другие теплоизолирующие материалы. Их укладывают на дощатый настил, который организуют под крышкой люка на высоте около 0,5 м от верха стояка.

Утепление проводят только после проверки гидранта с вынесением заключения о его исправности. Проверка проводится в сухую погоду при температуре воздуха выше +5°. Утепление можно снимать только в случае тушения пожара. Затем его возвращают на место и убирают в апреле-мае.

Открытие гидранта

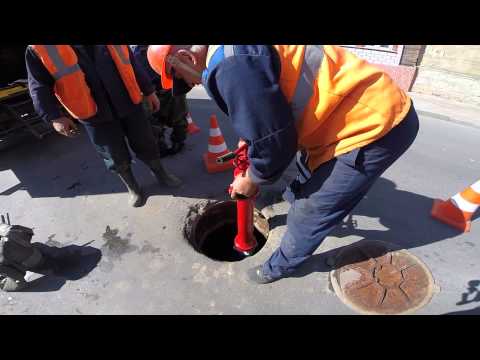

Чтобы открыть подземный гидрант, на него сверху навинчивают колонку. В центре колонки находится ключ, поворотом которого открывается клапан гидранта. Считается, что установка пожарной колонки завершилась, когда головка гидранта с резьбой была полностью закрыта. Навинчивание должно происходить без перекосов, а квадрат штанги гидранта должен совпадать с квадратом нижней части ключа.

Перед тем как вращать ключ, необходимо проверить, чтобы боковые вентили колонки были закручены. Открытие клапана происходит после 5-6 полных оборотов ключа. Полное открытие происходит после 10-15 полных оборотов.

К отводам колонки присоединяют пожарные рукава. Вода может направляться непосредственно на тушение пожара или для заправки пожарного транспорта.

После установки на ближайших зданиях вывешивают знаки с указанием расстояния до гидранта в метрах.

Важно не только установить, но и в дальнейшем осматривать гидранты, проверять исправность, водоотдачу. Для этого 2 раза в год проводят ревизию и заносят результаты осмотра в журнал. Журнал ведется для всех гидрантов, находящихся в распоряжении водоканала.

В случае поломки, необходимо провести замену износившихся частей. Полный демонтаж с заменой на новое устройство происходит в исключительных случаях.

оценок: 1, 5,00
Загрузка…

Видео:замена пожарного гидрантаСкачать

Требования к установке пожарного гидранта в колодец

Если где-то загорелось здание или какой-то другой объект, то быстрое тушение огня сможет свести к минимуму различные потери (материальные и людские). Поэтому система пожаротушения, работающая безотказно, самое эффективное средство в этом случае. Частью системы является гидрат, который обычно устанавливается на улице в колодце.

Именно к нему подключаются пожарные шланги. А так как разговор идет о быстром пожаротушении, то основное требование к месторасположению гидранта – это свободный к нему доступ, плюс быстрота соединения к нему шлангов.

Поэтому, разрабатывая систему пожаротушения, необходимо позаботиться о том, чтобы пожарный гидрант в колодце располагался правильно с учетом требований.

Гидранты

Требования к установке пожарного гидранта

Существует определенные правила, регламентирующие монтажный процесс.

Пожарный колодец должен отстоять от зданий на расстоянии не меньше 5 м. От края дороги не более 2,5 м.
В нем должна проводиться труба пожарной системы диаметром не меньше 100 мм. В сельских районах данный показатель может опускаться до 75 мм.
Расстояние между пожарными колодцами определяется напором воды внутри системы пожаротушения, объемом проходимой через нее воды, достаточной, чтобы потушить пожар самой сложной степени. Обязательно учитывается этажность зданий, расположенных вокруг колодца. Кстати, способ расчета расстояния между колодезными сооружениями определяет СНиП 2.04.02-84.
Установка гидранта в колодце должна производиться строго вертикально. При этом расстояние между ним и краем горловины самого колодца не должно быть меньше 17,5 см.
Крышка пожарного колодца всегда должна быть закрытой.
Прокладка пожарных рукавов должна производиться только по твердому покрытию. Через них по правилам должно проходить 15 л/сек воды.

Внимание! Открывая крышку люка, нельзя, к примеру, курить. Внутри шахтного сооружения могут скопиться горючие газы, которые тут же воспламеняться, что приведет к взрыву.

Установка гидранта

Монтаж гидранта в колодце связан с его соединением к трубе противопожарной системы. Она располагается горизонтально, гидрант вертикально. Чтобы провести само соединение, необходимо установить между этими элементами дополнительное устройство, которое называется подставкой. По сути, это короткая труба, к которой будет подсоединяться гидрант с помощью фланцев, скрепляемых болтами.

https://www.youtube.com/watch?v=COmR9dBDUvc

Врезка в трубу под гидрант

Сама подставка к трубе противопожарной системы может подсоединяться сваркой или теми же фланцами на болты. Важное условие – соответствие диаметра гидранта и подставки, а также фланцевого соединения. Герметичность стыка будет обеспечивать прокладка между ними. Она может быть резиновой или полимерной.

Необходимо отметить, что высота гидранта может быть разной: от 50 до 350 см с шагом 25 см.

это стандартные модели, хотя производители предлагают и нестандартные конструкции, высота которых может доходить до 45 см.

Поэтому, выбирая данный прибор, необходимо учитывать глубина пролегания водонапорной трубы, которая будет определять и глубину самого колодца. При этом необходимо учитывать следующие параметры установки.

От крышки самого гидранта до крышки колодца должно оставаться свободное пространство с размером 15-40 см.
Общий размер вертикальной колонны, то есть, гидрант плюс подставка, не должна быть меньше одного метра.

Правильный монтаж – вертикальный

Обычно эти установки изготавливаются или из стали, или из чугуна. Если условия нахождения в колодце неагрессивные, то производят монтаж более дешевых чугунных образцов.

Правда, это самые тяжелые приборы, вес которых, к примеру, одного метра длины изделия составляет 95 кг. При увеличении длины на 25 см, прибавляется и вес в пределах 10 кг.

То есть, это достаточно тяжелые агрегаты, которые устанавливать в колодец надо с большой осторожностью и аккуратностью.

Обычно внутрь колодца спускается один человек, остальные опускают сам прибор снаружи сверху. Здесь важно – точно установить сам гидрант на подставку. Находящийся в колодце работник выставляет его по монтажным отверстиям, укладывает прокладку и затягивает болты.

В настоящее время производители предлагают несколько моделей гидрантов. Основные отличия – механизм закрытия прибора, он же клапан, и количество отверстий, к которым можно подсоединить пожарные шланги. Таких отверстий может быть 1-3, при этом вода может поступать через все отверстия сразу или по отдельности.

Внимание! Если установка гидранта производится в затопляемые колодцы, то его необходимо дополнительно оборудовать обратным клапаном, который устанавливается в сливное отверстие. Это устройство закроет проход грунтовым водам, которые могут попасть в прибор извне.

Конечный результат установки

Важный момент — утепление

Обязательное условие установки пожарного гидранта в колодце – это утепление последнего. Потому что зимой при низких температурах вода внутри прибора замерзнет, и это станет причиной его разрыва. Особенно это касается чугунных образцов, которые плохо выдерживают такие нагрузки. К теплоизоляционным работам надо приплюсовать и другие мероприятия.

К примеру, удалять воду из гидранта, выкачивать воду из самого колодца, содержать все сооружение в подготовленном виде, проводить проверку оборудования на предмет исправности (один раз в два года).

Если пожарная система находится в ведении организации или предприятия, то за техническое состояние колодцев и всего оборудования внутри него должен отвечать назначенный приказом директора сотрудник.

Видео:Замена пожарного гидрантаСкачать

Установка пожарного гидранта в колодце СНИП — Портал по безопасности

Известные всем пожарные гидранты, как правило, устанавливаются в стенных нишах (в наземном исполнении), как это делается на большинстве промышленных предприятий и на других объектах.

Однако известен еще один вариант их расположения, при котором устройства монтируются в специально оборудованных для этих целей подземных люках или колодцах.

Можно сказать, что монтаж пожарного гидранта в колодце – один из возможных вариантов его подземного размещения.

Назначение и основные узлы подземного гидранта

Гидранты для пожаротушения могут отличаться как по своей конструкции, так и по способу подачи воды к исполнительному узлу. Рассмотрим, что собой представляют подземные пожарные гидранты, их устройство и принцип действия.

https://www.youtube.com/watch?v=wUkJhbHrMrY

Согласно СНиП, по своему назначению и конструктивному исполнению колодезный гидрант – это обычный водопроводный затвор, имеющий в расположенном сбоку отводе (отводах) специальную запорную арматуру. Последняя должна быть рассчитана таким образом, чтобы долгое время выдерживать рабочий напор магистрального водопровода.

К числу отличительных признаков запорной арматуры следует отнести то, что она предназначена для продолжительного нахождения в законсервированном состоянии и всегда должна быть готовой к немедленному использованию.

Основные части пожарного гидранта хорошо различимы при рассмотрении его рисунка или чертежа.

На верхней части отвода гидранта имеется резьба, используемая для подсоединения колонки с водозаборным шлангом. Резьба обычно закрывается специальной защитной крышкой. Сама пожарная часть со шлангом стыкуется непосредственно перед тем, как в этом возникает необходимость (при тушении пожара).

В нижней части конструкции имеются подводящие патрубки с вентилями, обеспечивающие поступление воды непосредственно из централизованной магистрали.

Важно! Эксплуатируемые в настоящее время подземные узлы пожаротушения выпускаются по ГОСТ 8220 85, согласно которому они должны быть приспособлены для подсоединения к водопроводным магистралям любого типа.

В соответствии с тем же ГОСТом для установки пожарного гидранта в колодце должна использоваться специальная подставка, выполненная в виде стального чугунного основания с монтажной площадкой. При этом сам агрегат фиксируется на ней посредством болтового соединения с уплотнителем из специальной водостойкой резины или подобного ей материала.

Общие требования к установке

Перед тем как приступить к размещению гидранта в заранее подготовленном для него колодце, необходимо ознакомиться со следующими требованиями, предъявляемыми к месту и правилам монтажа:

установка оборудования этого класса допускается только в колодцах, находящихся на удалении не менее 50–100 метров от стен обслуживаемого здания;
размеры различных образцов гидрантов могут принимать значения от 1,25 до 3,5 метра (с шагом 250 мм);
в городских условиях диаметр подводящей водопроводной магистрали должен быть не менее 100 мм. Для сельской местности этот показатель может быть снижен до 75 мм;
при обустройстве распределительной системы необходимо предусмотреть возможность раскатки пожарных рукавов по жестким поверхностным структурам;
по диаметру шланги должны соответствовать размерам клапанного отверстия под них;
гидрант допускается монтировать на расстояниях не более двух с половиной метров от дороги (при одновременном удалении от ближайшей стены здания не менее чем на 5 метров);
водораспределительное устройство следует устанавливать строго вертикально, а его осевая линия согласно нормам не должна располагаться ближе, чем 175 миллиметров от стенки люковой горловины.

И, наконец, крышка распределительного колодца должна всегда находиться в закрытом положении, а для открытия люка в его комплектации должны быть предусмотрены специальные крючки.

Относительно схемы взаимного расположения монтируемых в колодцах гидрантов следует сказать, что она выбирается исходя из следующих соображений.

Во-первых, учитывается суммарная потребность в объемах водного носителя, расходуемого на тушение пожара (то есть то количество воды, которое смогут обеспечить два размещенных рядом гидранта). Во-вторых, принимается во внимание пропускная способность каждого из них, а также этажность обслуживаемого строения.

При установке этого элемента пожарного оборудования важно правильно выбрать его высоту, которая обычно зависит от многих факторов (включая глубину расположения магистрального трубопровода).

При ее выборе также учитывается такой важный момент, как глубина промерзания грунта в данной местности.

Если зона мерзлоты располагается очень близко – для его размещения рекомендуется выбрать поверхностный способ установки.

Требования для случая затопляемого колодца

Основной набор требований к затопляемым колодцам практически ничем не отличается от рассмотренных ранее условий. Но для защиты от непредвиденных ситуаций, связанных с попаданием в них грунтовых или талых вод, должны приниматься специальные предупредительные меры.

https://www.youtube.com/watch?v=I2szsYwdmf8

Обычно они сводятся к необходимости оснащения имеющегося в системе сливного отверстия обратным клапаном, надежно защищающим ее от засорения.

Основное требование, предъявляемое к такому клапану, – его повышенная герметичность, исключающая возможность проникновения внутрь посторонних водных масс.

Монтаж и ремонт гидранта

От правильности монтажа гидранта в колодце зависит надежность его работы в аварийной ситуации. Порядок его установки в заранее подготовленном колодце выглядит следующим образом:

на начальном этапе работ монтируется подставка, используемая для крепления основания гидранта и располагающаяся строго вертикально;
для ее надежной фиксации на закладных пластинах днища забетонированного колодца рекомендуется использовать сварку или болтовое крепление;
после этого на уже вмонтированную подставку устанавливается стойка гидранта, оснащенная специальным фланцем либо приливом для сварки.

Обратите внимание! Герметичность посадки обеспечивается специальной прокладкой, которая изготавливается из подходящей по габаритам резиновой заготовки.

Чтобы уберечь гидрант в периоды зимних холодов, а также с целью защиты от снежных заносов наружное отверстие закрывается специальной утепленной конструкцией, выполненной в виде пирамиды. Для ремонта агрегата в случае его повреждения необходимо будет пригласить специалистов, которые хорошо разбираются в таких устройствах.

В заключение отметим, что существуют и более продвинутые модели колодезных гидрантов в современном исполнении, в которых предусмотрена дополнительная функция слива воды после завершения работы. Стоят эти системы достаточно дорого, но зато они позволяют продлить сроки эксплуатации пожарного оборудования.

Гидрант относится к разряду наиболее ответственных элементов, используемых в системе обеспечения пожарной безопасности различных сооружений. Основное условие его нормального функционирования и готовности к аварийному применению – строгое соблюдение всех правил и предписаний, приведенных в данном обзоре.

kolodets/pozharnyj-gidrant.html

Пожарные гидранты

Пожарные гидранты – устройства, с помощью которых производится тушение пожаров с использованием воды. Они монтируются в специальном колодце водопроводной сети и должны обеспечивать необходимый забор воды на пожарные нужды. Данное оборудование необходимо располагать так, чтобы оно находилось в укрытии, куда не может проникнуть огонь.

По типу установки гидранты делятся на:

надземные, которые монтируют на поверхности земли на водопроводе, и представляющие собой водозаборные колонки;
подземные – оборудуют в водопроводных колодцах на заданной глубине.

Установка

Установка пожарных гидрантов должна производиться так, чтобы выполнялись два основных требования:

обеспечивалась незамерзаемость устройства;
всегда должна быть возможность максимально быстрого пропуска воды.

Существенным недостатком надземной установки является то, что оборудование имеет большую опасность замерзания, особенно в северных регионах страны, что требует его дополнительного утепления. Кроме того, надземная часть устройства может быть легко повреждена транспортом.

Установка в колодце

При установке подземного пожарного гидранта требуется соблюдение двух основных правил:

расстояние от торца стояка до крышки люка должно составлять от 150 до 400 мм;
расстояние от стенки люка колодца до оси устройства должно составлять не менее 175 мм.

Рабочее положение устройства — вертикальное. Установка в колодец производится на подставку (ГОСТ 5525), соединенную с водопроводом. Гидрант размещается так, чтобы не мешать фиксации крышки колодца и открыванию крышки самого агрегата, а так же обеспечивать полное навертывание колонки и возможность удобного проведения профилактики и ремонта оборудования.

Из каких частей состоит подземный вариант

Основные его части — стояк, установочная головка и клапанная коробка — изготовлены из серого чугуна.

https://www.youtube.com/watch?v=JG1BMQplI2g

В зависимости от глубины колодца подземные пожарные гидранты (ГОСТ 8220-85) могут иметь различную длину, которая колеблется в пределах от 0,5 м до 3,5 м. Длина определяется глубиной залегания водопровода.

Расход воды через колодец с оборудованием при ее средней скорости 3 м/с составляет 36 л/с. Устройство может быть укомплектовано специальной подставкой, которая делит общий поток воды на несколько частей (до 4).

Обеспечение нормальной работы противопожарного оборудования

Для того, чтобы данное оборудование могло нормально работать, необходимо соблюдение следующих правил:

проверять водопровод на исправность и наличие в нем воды в достаточном количестве;
обеспечивать круглосуточный свободный проезд пожарной техники к месту установки;
размещать светоотражающие знаки, указывающие направление движения к оборудованию;
защищать устройство от воздействия осадков, обеспечивать его утепление;
актировать все факты обслуживания и проверки системы.

Пожарные гидранты, купить которые можно в нашей компании, должны проходить техническое обслуживание два раза в год. При этом проверяются:

исправность люка колодца, крышки самого устройства, а так же его корпус, резьба ниппеля и квадрат штанги;
клапан гидранта на герметичность;
работа устройства с пожарной колонкой и его пропускная способность;
наличие воды в корпусе и колодце;
исправность работы клапана устройства.

Видео:Подставка под пожарный гидрантСкачать

Пожарный гидрант в колодце – правила установки

Пожарные гидранты являются важным элементом защиты зданий и всего имущества от пожара. Если произошло возгорание, то только быстрое тушение позволит минимизировать потери, а возможно, и спасти жизни людей. Поэтому крайне важно обеспечить безотказную работу гидранта и быстрый доступ к нему.

Пожарный гидрант, установленный в колодце

Поэтому для борьбы с огнем предусматривается строительство специального противопожарного водопровода. Забор воды из него осуществляется при помощи пожарных колодцев с гидрантами. Расстояние между этими колодцами определяет СНиП 2.04.02-84.

Далее мы рассмотрим, как выполняется установка пожарного гидранта в колодце в соответствии со всеми требованиями.

Конструктивно, данное устройство представляет собой обычный водопроводный хомут или затвор, который в боковом отводе имеет запорную аппаратуру, способную длительное время подвергаться давлению водопроводной системы. Кроме того, особенностью устройства является то, что оно на протяжении многих лет может не эксплуатироваться, и при этом сохранять свою работоспособность.

На верхнюю часть бокового отвода нанесена резьба, которая предназначенная для навинчивания водозаборного устройства. Как правило, резьбовую часть закрывают крышкой. Пожарная либо другая система водозабора подключается к устройству непосредственно перед эксплуатацией.

Деталировка колодца с пожарным гидрантом и утеплением

На сегодняшний день используются пожарные конструкции, которые соответствуют ГОСТу 8220 85. Они пригодны для подключения к централизованной водопроводной системе любого типа.

Установка гидранта в колодце осуществляется на специальной подставке, которая представляет собой стальной либо чугунный тройник, оборудованный монтажной площадкой. Само устройство фиксируется на водостойкой прокладке при помощи болтового соединения.

Безколодезный гидрант (надземный)

При повороте штанги гидранта, она нажимает клапан и передвигает его вниз, чем открывает путь воде. Чтобы клапан открылся полностью, штанга должна провернуться на 360 градусов 15 раз.

https://www.youtube.com/watch?v=gOGAarUDsI0

Устройство приводится в рабочее состояние при помощи ключа пожарной колонки типа КПА, которая представляет собой винтовой механизм, оборудованный отводами для подсоединения рукавов. Надо сказать, что это оборудование может работать не только как самостоятельное противопожарное средство, но и источники питания для пожарных машин.

Схема установки в колодце пожарного гидранта и подключения водопровода

Обратите внимание! Конструкции, которые предназначены для монтажа в затопляемых колодцах, должны иметь обратный клапан в сливном отверстии, который обеспечивает герметичность от попадания грунтовых вод.

Основные правила

Прежде чем рассмотреть монтаж устройства, необходимо ознакомиться с правилами, регламентирующими это процесс:

Установка пожарных гидрантов в колодце должна выполняться на расстоянии 50-100 м до любой стены строения.
Диаметр водопровода должен составлять от 100 мм и более. Для сельской местности допускается диаметр не менее 75 мм.
Должна учитываться прокладка пожарных рукавов по твердой поверхности.
Расстояние между колодцами следует определять в соответствии с суммарным расходом воды на тушение пожара, пропускной способностью устройства и этажности здания.
Устройство должно располагаться на расстоянии не более 2,5 метров от края дороги, но, в то же время, не ближе 5 метров от стены здания.
Устройство устанавливается вертикально, при этом его осевая линия должна находиться не ближе 175 мм от стенки горловины люка.
Расстояние от люка до стояка должно составлять не более 40 см и не менее 15 см.
Крышка колодца всегда должна быть закрытой. Открытие люка осуществляется при помощи специальных крючков.

Схема подключения пожарной машины к гидранту

Обратите внимание! При открытии крышки колодца, строго запрещается при этом курить, так как в колодце могут скапливаться горючие газы.

Установка пожарного гидранта

Сразу следует сказать, что установить гидрант своими руками достаточно тяжело, так как он имеет большой вес. К тому же, следует иметь в виду, что работа эта очень ответственная.

При установке гидранта, важно правильно подобрать его высоту, которая зависит от глубины прохождения трубопровода.

Высота может быть разной — от 1125 мм до 3500 мм, в зависимости от этого, может меняться и цена на оборудование.

На фото — тройник-подставка

Краткая инструкция по монтажу выглядит следующим образом:

В первую очередь монтируется подставка, которая должна располагаться строго вертикально. При этом следует обеспечить надежную ее фиксацию. Подставка может быть ввариваемой либо на болтах.
Затем на вмонтированную подставку, при помощи фланцевого соединения, устанавливается вертикальная стойка гидранта, которая оборудована сварным фланцем либо сварным фланцевым приловом. Герметичность обеспечивается специальной прокладкой из синтетической или модифицированной резины.
Для утепления устройства в зимнее время, а также для защиты колодца от заноса снегом, сверху следует установить специальную пирамидообразную конструкцию, обшитую изнутри пенопластом.

На этом монтажные работы завершены.

Вывод

Гидрант является крайне важным элементом, для обеспечения зданий пожарной безопасностью. Однако, чтобы устройство функционировало как положено и всегда было готова к экстренным ситуациям, необходимо строго соблюдать привила установки, которые приведены выше.

Дополнительную информацию по данной теме можно получить из видео в этой статье.

Видео:Установка автоцистерны на гидрантСкачать

Пожарный гидрант в колодце: правила установки

Важным элементом при защите помещения от пожара является пожарный гидрант в колодце. В случае возникновения пожара, такое устройство позволит намного быстрее справиться со стихией, значительно сократить убытки, а иногда и спасти человеческие жизни. Именно поэтому настолько важен монтаж данного оборудования.

Чтобы обезопасить свой дом от пожара, как можно быстрее начать тушение огня, нужно установить такое оборудование. Схема установки предусматривает наличие пожарных колодцев с гидрантами, из которых осуществляется забор воды. Колодцы должны находиться на определенном расстоянии, которое регулируется СНиП 2.04.02-84.

Что представляет собой оборудование

Устройство достаточно сложное по конструкции, а также установке. Требует от исполнителя наличия знаний. Здесь предусмотрена запорная аппаратура, которая может на протяжении продолжительного времени находится под давлением водопроводной системы. Немаловажно и то, что оно может на протяжении длительного времени вообще не использоваться, но находится в рабочем состоянии.

Вверху бокового отвода есть резьба, она нужна для того, чтобы навинтить устройство для забора воды. Резьбовая часть в большинстве случаев защищается крышкой.

Как работает

Чтобы привести в работу устройство, нужно использовать ключ пожарной колонки КПА. Он представляет собой винтовой механизм, на котором есть отводы, использующиеся, чтобы присоединить рукава. Его можно использовать не только как самостоятельное оборудование при тушении пожара, но и для наполнения пожарных машин жидкостью.

https://www.youtube.com/watch?v=bu6OEvINNs0

Схема пожарного гидранта

Виды гидрантов и подставок

На сегодняшний день существует два типа для скважины или колодца на участке:

Их отличие заключается в принципе устройства, а также способе установки. Кроме того, они отличаются и способом подачи жидкости.

Также существует несколько типов подставки для оборудования:

Проходная подставка

В каком колодце можно устанавливать оборудование

Лучше всего, если такой колодец не будет очень глубоким. Жидкость должна поступать из скважины. К самой воде не очень жесткие требования. Она может быть и техничной, содержать примеси, но в ней не должно быть камней, которые могут забить или повредить оборудование.

Также есть и определенные требования к самому колодцу. Шахта должна быть из железобетонных колец или же пластиковой трубы.

Это требуется для того, чтобы в процессе подачи воды, когда происходит вибрирование, не произошло обвала породы со стенок и не завалило самого оборудования.

Какие правила существуют по установке

Существуют правила, которые предусматривают процесс установки оборудования. В процессе монтажа их нужно соблюдать. Расстояние от пожарных гидрантов до ближайшего помещения должна быть не менее 50 метров. Трубы водопровода должны быть минимум 100 мм.

В деревне можно допустить трубы диаметром 75 мм. Рукава должны проходить по твердой поверхности.

Нужно рассчитать расстояние между колодцами по такой системе, чтобы воды хватило на тушение огня, берут во внимание пропускную способность оборудования и максимальную высоту помещения.

Оборудование нужно устанавливать таким образом, чтобы минимальное расстояние к дороге составляло не менее 2,5 м. Устанавливать нужно в вертикальном положении. Стояк должен находиться от люка на расстоянии 15 – 40 см. Отверстие всегда должно быть закрыто крышкой, для открывания используются специальные крючки.

Процесс установки

Очень сложно сделать работу самостоятельно, поскольку оборудование достаточно много весит. Кроме того, сам процесс достаточно ответственный. Важный момент также состоит в том, чтобы правильно подобрать высоту оборудования.

Она зависит от того, на какой глубине проходят трубы водопровода. От высоты зависит итоговая стоимость оборудования. Прежде чем покупать, нужно проконсультироваться со специалистами. Они подскажут, какая высота должна быть.

На сегодняшний день существует огромный выбор данного оборудования разных производителей.

Сначала определитесь с колодцем. Подбирать его нужно по указанным критериям. Если же его нет, тогда требуется его сделать. Очень важно постоянное наличие в нем воды для того, чтобы можно было воспользоваться пожарным гидрантом в любой момент.

Самое первое, что нужно сделать – это установить подставку. Она должна находиться в вертикальном положении. Обязательно нужно надежно зафиксировать с помощью сваривания или болтов.

После этого на подставку устанавливаем стойку гидранта со сварным фланцем или же сварным фланцевым приловом.

Для обеспечения герметичности нужно использовать специальную резиновую прокладку.

Непосредственно в колодце с трубы водопровода нужно снять патрубок. Для герметизации соединения труб требуется резиновая прокладка. Теперь уже можно надеть на трубу гидрант и закрепить на стойке. Очень важно защитить оборудование от промерзания в зимний период, используя теплоизоляционные материалы.

Установка пожарного гидранта в колодце выполняется строго по правилам. Должна обязательно быть подставка для эффективного закрепления. Подставку нужно зафиксировать на водостойкой прокладке, используя болты для закрепления.

Видео:Самостоятельный монтаж,сварка пожарного гидранта в колодце✅Скачать

Устройство пожарного гидранта в колодце — схема и пояснения

Во все времена большую угрозу для строений и зданий представляли пожары. По этой причине, в современных условиях особое внимание уделяется противопожарной безопасности. Несмотря на наличие огромного количества различных пожарных материалов, основным средством борьбы с огнём является вода, особенно в условиях частной застройки.

Водопроводные колодцы с вмонтированными пожарными гидрантами необходимы для обеспечения безопасности

Доступ к водопроводной системе при пожаре – важнейшее условие эффективной борьбы при возникновении такой угрозы. Для этих целей оборудуются специальные водопроводные колодцы с вмонтированными пожарными гидрантами. Как это делается, стоит рассмотреть подробнее.

Гидрант

Пожарный гидрант – это специальное приспособление, вмонтированное в водопроводную сеть, предназначенное для подсоединения пожарных рукавов и забора воды.

https://www.youtube.com/watch?v=JVSyQ0eKgsY

Гидрант как дополнительное ответвление врезается в магистраль водоснабжения, затворная арматура позволяет в нужный момент открывать доступ воды, а специальная конструкция устройства даёт возможность герметично выдерживать давление воды в закрытом положении длительное время.

Одно из важнейших достоинств гидранта заключается в том, что он способен сохранять свою работоспособность, даже если его не использовать многие годы.

Пожарный гидрант может применяться в целях пожаротушения двумя способами:

Как самостоятельный источник воды в пожарные рукава.
Как средство наполнения резервуаров пожарной машины или другого специального оборудования.

Пожарный гидрант имеет следующую структуру:

Клапан и уплотнительное резьбовое кольцо в месте соединения с тройником водопровода.
Клапанная коробка.
Фиксаторы.
Корпус (стояк).
Шпиндель, муфта и штанга в корпусе.
Ниппель для присоединения пожарных рукавов и крышка, закрывающая его.
Сливной клапан и сливная трубка для выведения воды из гидранта.

Основные части пожарного гидранта

Модели и конструктивные требования к гидрантам, которые используются при врезке в водопроводные сети, изложены в государственном стандарте под номером — 8220 85 «Гидранты пожарные подземные». Соблюдение требований позволяет без проблем осуществлять обустройство во всех типах водопроводов.

Как использовать гидрант? Вода в него поступает только при опускании клапана путём поворота штанги. Для того чтобы открыть клапан полностью и добиться максимального поступления воды необходимо полностью прокрутить штангу вокруг своей оси 15 раз. Штанга прокручивается путём использования специального пожарного ключа.

Водопроводный колодец

Для удобства использования, гидранты размещаются в специальных противопожарных колодцах. Их обустройство и размещение регламентируется специальным нормативным документом – СНиП 2.04.02—84 «Водоснабжение. Наружные сети и сооружения».

Основные требования по нормам и правилам:

Свободное пространство от колодца до любой постройки должно составлять не менее 5 метров.
Диаметр водопроводных труб в системе должен превышать 100 мм. В сельской местности допускается снижение норматива до 75 мм.
Для протягивания пожарных рукавов должны быть предусмотрена твёрдая поверхность.
Количество пожарных колодцев и расстояние между ними рассчитывается исходя из суммарных объёмов закачки воды, площадей и этажности, расположенных рядом зданий.
Расстояние до дороги не должно превышать 2,5 метра.
Гидрант устанавливается в колодце вертикально.
Свободное пространство от осевой линии гидранта до края отверстия для люка не должно быть меньше 17,5 см. В противном случае будет невозможно протянуть рукава к водозаборному устройству.
Расстояние между верхним окончанием гидранта и люком не должно превышать 40 см, и не должно быть меньше 15 см.
Колодец всегда должен быть закрыт специальным люком, его открывание производится с помощью специальных крючков.

Устройство пожарного гидранта в колодце:

Соединение с водопроводом производится посредством врезки специального стального или чугунного тройника, который оборудован площадкой, приспособленной для монтажа. Тройник соединяется с трубой при помощи сварки или болтами.
Гидрант фиксируется к тройнику с помощью болтового соединения. Обязательно применения прокладки для плотной и герметичной фиксации.
Глубина колодца зависит от расположения водопроводной сети. От этого зависит и длина самого гидранта. Чаще всего используются модели с длиной в пределах: от 1,125 м до 3,5 м. Учитываются расстояния между оборудованием и крышкой, стенками и т. д.

Для оборудования противопожарных приспособлений, подключённых к водопроводу, устраиваются колодцы, которые имеют стандартные параметры и конструктивные особенности.

https://www.youtube.com/watch?v=gcU0pZvPMqw

Структура колодца:

Дно формируется с помощью плиты. Перед её укладкой углубление обсыпается гравийно-песчаной смесью.
Стенки колодца монтируются из железобетонных колец или кирпича. Может монтироваться специальный заводской колодец из пластика. Обязательно учитывать отверстия для труб водопроводной магистрали.
Горловина колодца образуется плитой с проделанным отверстием для люка.
Стенки колодца обсыпаются обычным грунтом или заливаются цементным раствором для увеличения прочности и долговечности.

skvazhina-kolodec/vodoprovodnyj-kolodec-s-gidrantom.html
