Пожарный гидрант в колодце: правила установки

Важным элементом при защите помещения от пожара является пожарный гидрант в колодце. В случае возникновения пожара, такое устройство позволит намного быстрее справиться со стихией, значительно сократить убытки, а иногда и спасти человеческие жизни. Именно поэтому настолько важен монтаж данного оборудования.

Чтобы обезопасить свой дом от пожара, как можно быстрее начать тушение огня, нужно установить такое оборудование. Схема установки предусматривает наличие пожарных колодцев с гидрантами, из которых осуществляется забор воды. Колодцы должны находиться на определенном расстоянии, которое регулируется СНиП 2.04.02-84.

Что представляет собой оборудование

Устройство достаточно сложное по конструкции, а также установке. Требует от исполнителя наличия знаний. Здесь предусмотрена запорная аппаратура, которая может на протяжении продолжительного времени находится под давлением водопроводной системы. Немаловажно и то, что оно может на протяжении длительного времени вообще не использоваться, но находится в рабочем состоянии.

Вверху бокового отвода есть резьба, она нужна для того, чтобы навинтить устройство для забора воды. Резьбовая часть в большинстве случаев защищается крышкой.

Как работает

Чтобы привести в работу устройство, нужно использовать ключ пожарной колонки КПА. Он представляет собой винтовой механизм, на котором есть отводы, использующиеся, чтобы присоединить рукава. Его можно использовать не только как самостоятельное оборудование при тушении пожара, но и для наполнения пожарных машин жидкостью.

Схема пожарного гидранта

Виды гидрантов и подставок

На сегодняшний день существует два типа для скважины или колодца на участке:

Их отличие заключается в принципе устройства, а также способе установки. Кроме того, они отличаются и способом подачи жидкости.

Также существует несколько типов подставки для оборудования:

Проходная подставка

В каком колодце можно устанавливать оборудование

Лучше всего, если такой колодец не будет очень глубоким. Жидкость должна поступать из скважины. К самой воде не очень жесткие требования. Она может быть и техничной, содержать примеси, но в ней не должно быть камней, которые могут забить или повредить оборудование.

Также есть и определенные требования к самому колодцу. Шахта должна быть из железобетонных колец или же пластиковой трубы.

Это требуется для того, чтобы в процессе подачи воды, когда происходит вибрирование, не произошло обвала породы со стенок и не завалило самого оборудования.

Какие правила существуют по установке

Существуют правила, которые предусматривают процесс установки оборудования. В процессе монтажа их нужно соблюдать. Расстояние от пожарных гидрантов до ближайшего помещения должна быть не менее 50 метров. Трубы водопровода должны быть минимум 100 мм.

В деревне можно допустить трубы диаметром 75 мм. Рукава должны проходить по твердой поверхности.

Нужно рассчитать расстояние между колодцами по такой системе, чтобы воды хватило на тушение огня, берут во внимание пропускную способность оборудования и максимальную высоту помещения.

Оборудование нужно устанавливать таким образом, чтобы минимальное расстояние к дороге составляло не менее 2,5 м. Устанавливать нужно в вертикальном положении. Стояк должен находиться от люка на расстоянии 15 – 40 см. Отверстие всегда должно быть закрыто крышкой, для открывания используются специальные крючки.

Процесс установки

Очень сложно сделать работу самостоятельно, поскольку оборудование достаточно много весит. Кроме того, сам процесс достаточно ответственный. Важный момент также состоит в том, чтобы правильно подобрать высоту оборудования.

Она зависит от того, на какой глубине проходят трубы водопровода. От высоты зависит итоговая стоимость оборудования. Прежде чем покупать, нужно проконсультироваться со специалистами. Они подскажут, какая высота должна быть.

На сегодняшний день существует огромный выбор данного оборудования разных производителей.

https://www.youtube.com/watch?v=Ru-SljXHRvo

Сначала определитесь с колодцем. Подбирать его нужно по указанным критериям. Если же его нет, тогда требуется его сделать. Очень важно постоянное наличие в нем воды для того, чтобы можно было воспользоваться пожарным гидрантом в любой момент.

Самое первое, что нужно сделать – это установить подставку. Она должна находиться в вертикальном положении. Обязательно нужно надежно зафиксировать с помощью сваривания или болтов.

После этого на подставку устанавливаем стойку гидранта со сварным фланцем или же сварным фланцевым приловом.

Для обеспечения герметичности нужно использовать специальную резиновую прокладку.

Непосредственно в колодце с трубы водопровода нужно снять патрубок. Для герметизации соединения труб требуется резиновая прокладка. Теперь уже можно надеть на трубу гидрант и закрепить на стойке. Очень важно защитить оборудование от промерзания в зимний период, используя теплоизоляционные материалы.

Установка пожарного гидранта в колодце выполняется строго по правилам. Должна обязательно быть подставка для эффективного закрепления. Подставку нужно зафиксировать на водостойкой прокладке, используя болты для закрепления.

Видео:Пожарные гидранты: как это работает?Скачать

Пожарные гидранты: как это работает?

Как проходит установка гидрантов

Чертеж в dwg гидрант пожарный подземный. Какие правила существуют по установке

Многие знают, что для тушения пожара используют гидранты. Но откуда в них берется вода? Все дело в том, что установка пожарного гидранта происходит на специальной подставке, которая подсоединена к водопроводной сети. Получается, что обычный хозяйственный водопровод становится важной частью противопожарной системы.

Места установки

Гидранты устанавливают в колодцах на расстоянии 5 м или дальше от зданий.

В этом случае, если пламя охватит строение, высока вероятность, что оно не доберется до колодца, и пожарные смогут открыть его, установить колонку сверху на гидрант и подключить пожарные рукава.

Максимальное расстояние до зданий составляет 50-100 м. Запрещено монтировать водозаборное устройство на разветвлении водопроводных труб.

Гидранты устанавливают вдоль дорог, чтобы подъезд к ним был наиболее удобный. Расстояние от пожарных гидрантов до края проезжей части должно быть не больше 2,5 м. Разрешается устанавливать их на проезжей части, если планировка улиц и коммунальных сетей не позволяет выбрать другое положение.

Устраивать стоянки на люках запрещено.

Выбирая места установки, следует учитывать, что при тушении пожара от гидранта будут идти рукава. Они не должны резко перегибаться, их не должен переезжать транспорт. Существуют специальные мостики для прокладки рукавов, защищающие их от дорожного транспорта.

Расстояние между соседними гидрантами должно быть таким, чтобы обеспечить расход воды, соответствующий нормам пожаротушения. Нормы зависит от этажности застройки и численности населения, живущего в районе или квартале.

Нормы для жилых, промышленных и сельскохозяйственных районов отличаются. Подробно они описаны в своде правил для источников наружного водоснабжения 8.13130.2009. Обычно для сельской местности выбирают расстояние 140 м, для городов 120 — 100 м.

Требуемый расход воды также обеспечивается напором в трубопроводе. Для создания напора оборудуют насосные станции. Управляя работой насосной станции, можно в определенный момент времени увеличивать напор или уменьшать.

Основные требования

Гидранты устанавливают в колодцах, подключая к водопроводной системе. В зависимости от глубины прокладки трубопровода выбирают высоту гидранта. Согласно стандартам, высота водозаборного устройства может составлять от 0,5 до 3,5 метров. В средней полосе часто применяют гидранты высотой 1,5 м.

https://www.youtube.com/watch?v=k_kPS7s_V60

Монтаж делают на стальную или чугунную подставку. Тип подставки выбирают в зависимости от конфигурации и материала водопровода. Установка пожарных гидрантов должна быть строго вертикальной, без перекосов.

Центральная ось проходит на расстоянии минимум 17,5 см от стенок колодца. Подробности конструкции и размеры колодца определяются особенностями водопроводной сети.

По сути, подставка – это переходник, обеспечивающий дополнительное ответвление на подачу воды в установленный гидрант. Подставка может быть сварной и фланцевой с одним, двумя и тремя ответвлениями. Соединение подставки и гидранта происходит через водостойкую прокладку при помощи шести болтов или шпилек.

Расстояние от верхней точки гидранта до люка должно быть в пределах 15-40 см. Это позволяет с легкостью производить осмотр, ремонтные работы. После установки крышку люка закрывают, и открывают только при проверке или подключении колонки.

К крышке всегда должен быть свободный доступ. Ее очищают от снежных заносов, песка и земли. Нельзя устанавливать на ней автомобили, загораживать доступ различными сооружениями.

В теплом климате возможно применение надземных гидрантов, которые не надо помещать в колодец и утеплять. Однако надземные устройства могут быть легко повреждены транспортом.

В местах с высоким уровнем грунтовых вод колодец может затопляться. Чтобы вода не попадала внутрь гидранта и не вызвала коррозию деталей, устанавливают модели с обратным клапаном.

Необходимо также сделать дренаж и отлив вокруг люка, чтобы вода не попадала в него сверху, с поверхности земли. Поднимают обойму колодца для защиты от талых вод.

Устанавливаемый гидрант подключают к водопроводу диаметром минимум 100 мм. В селах и малозаселенных поселках допускается подключение к трубам диаметром 75 мм.

Монтаж водозаборного приспособления требует привлечения специалистов, обслуживающих водопроводную сеть. Гидранты тяжелые, вес некоторых достигает 90 кг, и справиться одному человеку с работой невозможно.

Монтажные работы

Установка гидранта начинается с монтажа подставки. Следят за ее вертикальной ориентацией и прочностью соединения. Подставку вваривают или закрепляют на болтах. Герметичность обеспечивают с помощью резиновых прокладок. Сверху на подставку устанавливают гидрант, применяя фланцевое соединение и так же используя водонепроницаемую прокладку.

После установки подставки и до монтажа пожарного гидранта проводят опрессовку водопровода (испытание избыточным давлением). Для этого устанавливают фланцевую заглушку. На время монтажа водопровод перекрывают. Процедура может занимать 1,5-2 часа и требует применения специальной техники.

Перед пуском и вводом гидранта в эксплуатацию противопожарный водопровод промывают раствором хлорной извести. Промывают также сам гидрант и колонку. Этот процесс необходим для того, чтобы обезопасить потребителей воды.

Для защиты от снежных заносов и промерзания над люком ставят укрытие в виде пирамиды, обшитой изнутри пенопластом. Для утепления применяют минеральную вату, паклю и другие теплоизолирующие материалы. Их укладывают на дощатый настил, который организуют под крышкой люка на высоте около 0,5 м от верха стояка.

Утепление проводят только после проверки гидранта с вынесением заключения о его исправности. Проверка проводится в сухую погоду при температуре воздуха выше +5°. Утепление можно снимать только в случае тушения пожара. Затем его возвращают на место и убирают в апреле-мае.

Открытие гидранта

Чтобы открыть подземный гидрант, на него сверху навинчивают колонку. В центре колонки находится ключ, поворотом которого открывается клапан гидранта. Считается, что установка пожарной колонки завершилась, когда головка гидранта с резьбой была полностью закрыта. Навинчивание должно происходить без перекосов, а квадрат штанги гидранта должен совпадать с квадратом нижней части ключа.

Перед тем как вращать ключ, необходимо проверить, чтобы боковые вентили колонки были закручены. Открытие клапана происходит после 5-6 полных оборотов ключа. Полное открытие происходит после 10-15 полных оборотов.

https://www.youtube.com/watch?v=lhTPbI3hGc4

К отводам колонки присоединяют пожарные рукава. Вода может направляться непосредственно на тушение пожара или для заправки пожарного транспорта.

После установки на ближайших зданиях вывешивают знаки с указанием расстояния до гидранта в метрах.

Важно не только установить, но и в дальнейшем осматривать гидранты, проверять исправность, водоотдачу. Для этого 2 раза в год проводят ревизию и заносят результаты осмотра в журнал. Журнал ведется для всех гидрантов, находящихся в распоряжении водоканала.

В случае поломки, необходимо провести замену износившихся частей. Полный демонтаж с заменой на новое устройство происходит в исключительных случаях.

оценок: 1, 5,00
Загрузка…

Видео:Установка автоцистерны на гидрантСкачать

Установка автоцистерны на гидрант

Устройство пожарного гидранта в колодце — схема и пояснения

Чертеж в dwg гидрант пожарный подземный. Какие правила существуют по установке

Во все времена большую угрозу для строений и зданий представляли пожары. По этой причине, в современных условиях особое внимание уделяется противопожарной безопасности. Несмотря на наличие огромного количества различных пожарных материалов, основным средством борьбы с огнём является вода, особенно в условиях частной застройки.

Водопроводные колодцы с вмонтированными пожарными гидрантами необходимы для обеспечения безопасности

Доступ к водопроводной системе при пожаре – важнейшее условие эффективной борьбы при возникновении такой угрозы. Для этих целей оборудуются специальные водопроводные колодцы с вмонтированными пожарными гидрантами. Как это делается, стоит рассмотреть подробнее.

Гидрант

Пожарный гидрант – это специальное приспособление, вмонтированное в водопроводную сеть, предназначенное для подсоединения пожарных рукавов и забора воды.

Гидрант как дополнительное ответвление врезается в магистраль водоснабжения, затворная арматура позволяет в нужный момент открывать доступ воды, а специальная конструкция устройства даёт возможность герметично выдерживать давление воды в закрытом положении длительное время.

Одно из важнейших достоинств гидранта заключается в том, что он способен сохранять свою работоспособность, даже если его не использовать многие годы.

Пожарный гидрант может применяться в целях пожаротушения двумя способами:

  1. Как самостоятельный источник воды в пожарные рукава.
  2. Как средство наполнения резервуаров пожарной машины или другого специального оборудования.

Пожарный гидрант имеет следующую структуру:

  • Клапан и уплотнительное резьбовое кольцо в месте соединения с тройником водопровода.
  • Клапанная коробка.
  • Фиксаторы.
  • Корпус (стояк).
  • Шпиндель, муфта и штанга в корпусе.
  • Ниппель для присоединения пожарных рукавов и крышка, закрывающая его.
  • Сливной клапан и сливная трубка для выведения воды из гидранта.

Основные части пожарного гидранта

Модели и конструктивные требования к гидрантам, которые используются при врезке в водопроводные сети, изложены в государственном стандарте под номером — 8220 85 «Гидранты пожарные подземные». Соблюдение требований позволяет без проблем осуществлять обустройство во всех типах водопроводов.

Как использовать гидрант? Вода в него поступает только при опускании клапана путём поворота штанги. Для того чтобы открыть клапан полностью и добиться максимального поступления воды необходимо полностью прокрутить штангу вокруг своей оси 15 раз. Штанга прокручивается путём использования специального пожарного ключа.

Водопроводный колодец

Для удобства использования, гидранты размещаются в специальных противопожарных колодцах. Их обустройство и размещение регламентируется специальным нормативным документом – СНиП 2.04.02—84 «Водоснабжение. Наружные сети и сооружения».

Основные требования по нормам и правилам:

  1. Свободное пространство от колодца до любой постройки должно составлять не менее 5 метров.
  2. Диаметр водопроводных труб в системе должен превышать 100 мм. В сельской местности допускается снижение норматива до 75 мм.
  3. Для протягивания пожарных рукавов должны быть предусмотрена твёрдая поверхность.
  4. Количество пожарных колодцев и расстояние между ними рассчитывается исходя из суммарных объёмов закачки воды, площадей и этажности, расположенных рядом зданий.
  5. Расстояние до дороги не должно превышать 2,5 метра.
  6. Гидрант устанавливается в колодце вертикально.
  7. Свободное пространство от осевой линии гидранта до края отверстия для люка не должно быть меньше 17,5 см. В противном случае будет невозможно протянуть рукава к водозаборному устройству.
  8. Расстояние между верхним окончанием гидранта и люком не должно превышать 40 см, и не должно быть меньше 15 см.
  9. Колодец всегда должен быть закрыт специальным люком, его открывание производится с помощью специальных крючков.

Устройство пожарного гидранта в колодце:

  1. Соединение с водопроводом производится посредством врезки специального стального или чугунного тройника, который оборудован площадкой, приспособленной для монтажа. Тройник соединяется с трубой при помощи сварки или болтами.
  2. Гидрант фиксируется к тройнику с помощью болтового соединения. Обязательно применения прокладки для плотной и герметичной фиксации.
  3. Глубина колодца зависит от расположения водопроводной сети. От этого зависит и длина самого гидранта. Чаще всего используются модели с длиной в пределах: от 1,125 м до 3,5 м. Учитываются расстояния между оборудованием и крышкой, стенками и т. д.

Для оборудования противопожарных приспособлений, подключённых к водопроводу, устраиваются колодцы, которые имеют стандартные параметры и конструктивные особенности.

https://www.youtube.com/watch?v=X4xsrx9ks6g

Структура колодца:

  1. Дно формируется с помощью плиты. Перед её укладкой углубление обсыпается гравийно-песчаной смесью.
  2. Стенки колодца монтируются из железобетонных колец или кирпича. Может монтироваться специальный заводской колодец из пластика. Обязательно учитывать отверстия для труб водопроводной магистрали.
  3. Горловина колодца образуется плитой с проделанным отверстием для люка.
  4. Стенки колодца обсыпаются обычным грунтом или заливаются цементным раствором для увеличения прочности и долговечности.

skvazhina-kolodec/vodoprovodnyj-kolodec-s-gidrantom.html

Пожарный гидрант в колодце: правила установки

Важным элементом при защите помещения от пожара является пожарный гидрант в колодце. В случае возникновения пожара, такое устройство позволит намного быстрее справиться со стихией, значительно сократить убытки, а иногда и спасти человеческие жизни. Именно поэтому настолько важен монтаж данного оборудования.

Чтобы обезопасить свой дом от пожара, как можно быстрее начать тушение огня, нужно установить такое оборудование. Схема установки предусматривает наличие пожарных колодцев с гидрантами, из которых осуществляется забор воды. Колодцы должны находиться на определенном расстоянии, которое регулируется СНиП 2.04.02-84.

Что представляет собой оборудование

Устройство достаточно сложное по конструкции, а также установке. Требует от исполнителя наличия знаний. Здесь предусмотрена запорная аппаратура, которая может на протяжении продолжительного времени находится под давлением водопроводной системы. Немаловажно и то, что оно может на протяжении длительного времени вообще не использоваться, но находится в рабочем состоянии.

Вверху бокового отвода есть резьба, она нужна для того, чтобы навинтить устройство для забора воды. Резьбовая часть в большинстве случаев защищается крышкой.

Как работает

Чтобы привести в работу устройство, нужно использовать ключ пожарной колонки КПА. Он представляет собой винтовой механизм, на котором есть отводы, использующиеся, чтобы присоединить рукава. Его можно использовать не только как самостоятельное оборудование при тушении пожара, но и для наполнения пожарных машин жидкостью.

Схема пожарного гидранта

Виды гидрантов и подставок

На сегодняшний день существует два типа для скважины или колодца на участке:

Их отличие заключается в принципе устройства, а также способе установки. Кроме того, они отличаются и способом подачи жидкости.

Также существует несколько типов подставки для оборудования:

Проходная подставка

Лучше всего, если такой колодец не будет очень глубоким. Жидкость должна поступать из скважины. К самой воде не очень жесткие требования. Она может быть и техничной, содержать примеси, но в ней не должно быть камней, которые могут забить или повредить оборудование.

Также есть и определенные требования к самому колодцу. Шахта должна быть из железобетонных колец или же пластиковой трубы.

Это требуется для того, чтобы в процессе подачи воды, когда происходит вибрирование, не произошло обвала породы со стенок и не завалило самого оборудования.

Какие правила существуют по установке

Существуют правила, которые предусматривают процесс установки оборудования. В процессе монтажа их нужно соблюдать. Расстояние от пожарных гидрантов до ближайшего помещения должна быть не менее 50 метров. Трубы водопровода должны быть минимум 100 мм.

В деревне можно допустить трубы диаметром 75 мм. Рукава должны проходить по твердой поверхности.

Нужно рассчитать расстояние между колодцами по такой системе, чтобы воды хватило на тушение огня, берут во внимание пропускную способность оборудования и максимальную высоту помещения.

Оборудование нужно устанавливать таким образом, чтобы минимальное расстояние к дороге составляло не менее 2,5 м. Устанавливать нужно в вертикальном положении. Стояк должен находиться от люка на расстоянии 15 – 40 см. Отверстие всегда должно быть закрыто крышкой, для открывания используются специальные крючки.

Процесс установки

Очень сложно сделать работу самостоятельно, поскольку оборудование достаточно много весит. Кроме того, сам процесс достаточно ответственный. Важный момент также состоит в том, чтобы правильно подобрать высоту оборудования.

https://www.youtube.com/watch?v=aJsLoqCJ_GI

Она зависит от того, на какой глубине проходят трубы водопровода. От высоты зависит итоговая стоимость оборудования. Прежде чем покупать, нужно проконсультироваться со специалистами. Они подскажут, какая высота должна быть.

На сегодняшний день существует огромный выбор данного оборудования разных производителей.

https://www.youtube.com/watch?v=Ru-SljXHRvo

Сначала определитесь с колодцем. Подбирать его нужно по указанным критериям. Если же его нет, тогда требуется его сделать. Очень важно постоянное наличие в нем воды для того, чтобы можно было воспользоваться пожарным гидрантом в любой момент.

Самое первое, что нужно сделать – это установить подставку. Она должна находиться в вертикальном положении. Обязательно нужно надежно зафиксировать с помощью сваривания или болтов.

После этого на подставку устанавливаем стойку гидранта со сварным фланцем или же сварным фланцевым приловом.

Видео:Подставка под пожарный гидрантСкачать

Подставка под пожарный гидрант

Требования к установке пожарного гидранта в колодец

Чертеж в dwg гидрант пожарный подземный. Какие правила существуют по установке

Если где-то загорелось здание или какой-то другой объект, то быстрое тушение огня сможет свести к минимуму различные потери (материальные и людские). Поэтому система пожаротушения, работающая безотказно, самое эффективное средство в этом случае. Частью системы является гидрат, который обычно устанавливается на улице в колодце.

Именно к нему подключаются пожарные шланги. А так как разговор идет о быстром пожаротушении, то основное требование к месторасположению гидранта – это свободный к нему доступ, плюс быстрота соединения к нему шлангов.

Поэтому, разрабатывая систему пожаротушения, необходимо позаботиться о том, чтобы пожарный гидрант в колодце располагался правильно с учетом требований.

Гидранты

Требования к установке пожарного гидранта

Существует определенные правила, регламентирующие монтажный процесс.

  • Пожарный колодец должен отстоять от зданий на расстоянии не меньше 5 м. От края дороги не более 2,5 м.
  • В нем должна проводиться труба пожарной системы диаметром не меньше 100 мм. В сельских районах данный показатель может опускаться до 75 мм.
  • Расстояние между пожарными колодцами определяется напором воды внутри системы пожаротушения, объемом проходимой через нее воды, достаточной, чтобы потушить пожар самой сложной степени. Обязательно учитывается этажность зданий, расположенных вокруг колодца. Кстати, способ расчета расстояния между колодезными сооружениями определяет СНиП 2.04.02-84.
  • Установка гидранта в колодце должна производиться строго вертикально. При этом расстояние между ним и краем горловины самого колодца не должно быть меньше 17,5 см.
  • Крышка пожарного колодца всегда должна быть закрытой.
  • Прокладка пожарных рукавов должна производиться только по твердому покрытию. Через них по правилам должно проходить 15 л/сек воды.

Внимание! Открывая крышку люка, нельзя, к примеру, курить. Внутри шахтного сооружения могут скопиться горючие газы, которые тут же воспламеняться, что приведет к взрыву.

Установка гидранта

Монтаж гидранта в колодце связан с его соединением к трубе противопожарной системы. Она располагается горизонтально, гидрант вертикально. Чтобы провести само соединение, необходимо установить между этими элементами дополнительное устройство, которое называется подставкой. По сути, это короткая труба, к которой будет подсоединяться гидрант с помощью фланцев, скрепляемых болтами.

Врезка в трубу под гидрант

Сама подставка к трубе противопожарной системы может подсоединяться сваркой или теми же фланцами на болты. Важное условие – соответствие диаметра гидранта и подставки, а также фланцевого соединения. Герметичность стыка будет обеспечивать прокладка между ними. Она может быть резиновой или полимерной.

https://www.youtube.com/watch?v=su1-yk57Btg

Необходимо отметить, что высота гидранта может быть разной: от 50 до 350 см с шагом 25 см.

это стандартные модели, хотя производители предлагают и нестандартные конструкции, высота которых может доходить до 45 см.

Поэтому, выбирая данный прибор, необходимо учитывать глубина пролегания водонапорной трубы, которая будет определять и глубину самого колодца. При этом необходимо учитывать следующие параметры установки.

  • От крышки самого гидранта до крышки колодца должно оставаться свободное пространство с размером 15-40 см.
  • Общий размер вертикальной колонны, то есть, гидрант плюс подставка, не должна быть меньше одного метра.

Правильный монтаж – вертикальный

Обычно эти установки изготавливаются или из стали, или из чугуна. Если условия нахождения в колодце неагрессивные, то производят монтаж более дешевых чугунных образцов.

Правда, это самые тяжелые приборы, вес которых, к примеру, одного метра длины изделия составляет 95 кг. При увеличении длины на 25 см, прибавляется и вес в пределах 10 кг.

То есть, это достаточно тяжелые агрегаты, которые устанавливать в колодец надо с большой осторожностью и аккуратностью.

Обычно внутрь колодца спускается один человек, остальные опускают сам прибор снаружи сверху. Здесь важно – точно установить сам гидрант на подставку. Находящийся в колодце работник выставляет его по монтажным отверстиям, укладывает прокладку и затягивает болты.

В настоящее время производители предлагают несколько моделей гидрантов. Основные отличия – механизм закрытия прибора, он же клапан, и количество отверстий, к которым можно подсоединить пожарные шланги. Таких отверстий может быть 1-3, при этом вода может поступать через все отверстия сразу или по отдельности.

Внимание! Если установка гидранта производится в затопляемые колодцы, то его необходимо дополнительно оборудовать обратным клапаном, который устанавливается в сливное отверстие. Это устройство закроет проход грунтовым водам, которые могут попасть в прибор извне.

Конечный результат установки

Важный момент — утепление

Обязательное условие установки пожарного гидранта в колодце – это утепление последнего. Потому что зимой при низких температурах вода внутри прибора замерзнет, и это станет причиной его разрыва. Особенно это касается чугунных образцов, которые плохо выдерживают такие нагрузки. К теплоизоляционным работам надо приплюсовать и другие мероприятия.

К примеру, удалять воду из гидранта, выкачивать воду из самого колодца, содержать все сооружение в подготовленном виде, проводить проверку оборудования на предмет исправности (один раз в два года).

Если пожарная система находится в ведении организации или предприятия, то за техническое состояние колодцев и всего оборудования внутри него должен отвечать назначенный приказом директора сотрудник.

Видео:пожарный гидрант - fire hydrant смотреть всем бесплатно!!!Скачать

пожарный гидрант - fire hydrant смотреть всем бесплатно!!!

Пожарный гидрант в колодце – правила установки

Чертеж в dwg гидрант пожарный подземный. Какие правила существуют по установке

Пожарные гидранты являются важным элементом защиты зданий и всего имущества от пожара. Если произошло возгорание, то только быстрое тушение позволит минимизировать потери, а возможно, и спасти жизни людей. Поэтому крайне важно обеспечить безотказную работу гидранта и быстрый доступ к нему.

Пожарный гидрант, установленный в колодце

Поэтому для борьбы с огнем предусматривается строительство специального противопожарного водопровода. Забор воды из него осуществляется при помощи пожарных колодцев с гидрантами. Расстояние между этими колодцами определяет СНиП 2.04.02-84.

Далее мы рассмотрим, как выполняется установка пожарного гидранта в колодце в соответствии со всеми требованиями.

Конструктивно, данное устройство представляет собой обычный водопроводный хомут или затвор, который в боковом отводе имеет запорную аппаратуру, способную длительное время подвергаться давлению водопроводной системы. Кроме того, особенностью устройства является то, что оно на протяжении многих лет может не эксплуатироваться, и при этом сохранять свою работоспособность.

https://www.youtube.com/watch?v=POy_vbdQVhs

На верхнюю часть бокового отвода нанесена резьба, которая предназначенная для навинчивания водозаборного устройства. Как правило, резьбовую часть закрывают крышкой. Пожарная либо другая система водозабора подключается к устройству непосредственно перед эксплуатацией.

Деталировка колодца с пожарным гидрантом и утеплением

На сегодняшний день используются пожарные конструкции, которые соответствуют ГОСТу 8220 85. Они пригодны для подключения к централизованной водопроводной системе любого типа.

Установка гидранта в колодце осуществляется на специальной подставке, которая представляет собой стальной либо чугунный тройник, оборудованный монтажной площадкой. Само устройство фиксируется на водостойкой прокладке при помощи болтового соединения.

Безколодезный гидрант (надземный)

При повороте штанги гидранта, она нажимает клапан и передвигает его вниз, чем открывает путь воде. Чтобы клапан открылся полностью, штанга должна провернуться на 360 градусов 15 раз.

Устройство приводится в рабочее состояние при помощи ключа пожарной колонки типа КПА, которая представляет собой винтовой механизм, оборудованный отводами для подсоединения рукавов. Надо сказать, что это оборудование может работать не только как самостоятельное противопожарное средство, но и источники питания для пожарных машин.

Схема установки в колодце пожарного гидранта и подключения водопровода

Обратите внимание! Конструкции, которые предназначены для монтажа в затопляемых колодцах, должны иметь обратный клапан в сливном отверстии, который обеспечивает герметичность от попадания грунтовых вод.

Основные правила

Прежде чем рассмотреть монтаж устройства, необходимо ознакомиться с правилами, регламентирующими это процесс:

  • Установка пожарных гидрантов в колодце должна выполняться на расстоянии 50-100 м до любой стены строения.
  • Диаметр водопровода должен составлять от 100 мм и более. Для сельской местности допускается диаметр не менее 75 мм.
  • Должна учитываться прокладка пожарных рукавов по твердой поверхности.
  • Расстояние между колодцами следует определять в соответствии с суммарным расходом воды на тушение пожара, пропускной способностью устройства и этажности здания.
  • Устройство должно располагаться на расстоянии не более 2,5 метров от края дороги, но, в то же время, не ближе 5 метров от стены здания.
  • Устройство устанавливается вертикально, при этом его осевая линия должна находиться не ближе 175 мм от стенки горловины люка.
  • Расстояние от люка до стояка должно составлять не более 40 см и не менее 15 см.
  • Крышка колодца всегда должна быть закрытой. Открытие люка осуществляется при помощи специальных крючков.

Схема подключения пожарной машины к гидранту

Обратите внимание! При открытии крышки колодца, строго запрещается при этом курить, так как в колодце могут скапливаться горючие газы.

Установка пожарного гидранта

Сразу следует сказать, что установить гидрант своими руками достаточно тяжело, так как он имеет большой вес. К тому же, следует иметь в виду, что работа эта очень ответственная.

При установке гидранта, важно правильно подобрать его высоту, которая зависит от глубины прохождения трубопровода.

Высота может быть разной — от 1125 мм до 3500 мм, в зависимости от этого, может меняться и цена на оборудование.

На фото — тройник-подставка

Краткая инструкция по монтажу выглядит следующим образом:

  • В первую очередь монтируется подставка, которая должна располагаться строго вертикально. При этом следует обеспечить надежную ее фиксацию. Подставка может быть ввариваемой либо на болтах.
  • Затем на вмонтированную подставку, при помощи фланцевого соединения, устанавливается вертикальная стойка гидранта, которая оборудована сварным фланцем либо сварным фланцевым приловом. Герметичность обеспечивается специальной прокладкой из синтетической или модифицированной резины.
  • Для утепления устройства в зимнее время, а также для защиты колодца от заноса снегом, сверху следует установить специальную пирамидообразную конструкцию, обшитую изнутри пенопластом.

На этом монтажные работы завершены.

Вывод

Гидрант является крайне важным элементом, для обеспечения зданий пожарной безопасностью. Однако, чтобы устройство функционировало как положено и всегда было готова к экстренным ситуациям, необходимо строго соблюдать привила установки, которые приведены выше.

https://www.youtube.com/watch?v=0v7x9e0wFhY

Дополнительную информацию по данной теме можно получить из видео в этой статье.

Видео:Установка автоцистерны на пожарный гидрантСкачать

Установка автоцистерны на пожарный гидрант

Чертеж в dwg гидрант пожарный подземный. Устройство пожарного гидранта и требования по эксплуатации в зимнее и летнее время. Обязательные условия эксплуатации

Чертеж в dwg гидрант пожарный подземный. Какие правила существуют по установке

Наличие подземных пожарных гидрантов — гарантия пожарной безопасности в любом населённом пункте, поскольку они обеспечивают доступ сотрудникам МЧС к воде при тушении пожара. Поэтому установку пожарных гидрантов следует производить в соответствии со строгими требованиями к их размещению. Ниже мы ознакомимся с этими требованиями.

Расположение гидрантов должно обеспечивать:

  • тушение пожара в любом здании, сооружении или его части не менее, чем от двух гидрантов, при этом расход воды должен быть не менее 15 л/с;
  • тушение пожара от одного гидранта при расходе воды менее 15 л/с;
  • при этом учитывается прокладка пожарных шлангов (рукавов) до 200 м;
  • диаметр водопроводной сети — не менее 100 мм, для сельских населенных пунктов — не менее 75 мм.

Таким образом, на расстояние между пожарными гидрантами влияют: пропускная способность гидранта, суммарный расход воды на тушение пожара, а также высота (количество этажей) здания или сооружения.

Также к расположению пожарных гидрантов предъявляются следующие требования:

  • установка пожарного гидранта должна быть в пределах 50-100 м до любой стены здания;
  • гидрант должен быть установлен вдоль автомобильных дорог на расстоянии не более 2,5 м от края проезжей части, расположение гидранта на проезжей части допускается;
  • недопустимо расположение гидранта ближе 5 м до стены ближайшего здания или сооружения;
  • не допускается установка пожарного гидранта на ответвлении водопровода.

При установке пожарного гидранта в колодце необходимо обеспечивать соблюдение следующих правил:

  • от оси гидранта до стенки колодезного люка должно быть не менее 175 мм;
  • от торца стояка до крышки люка — от 150 до 400 мм.

При соединении пожарного гидранта с водопроводной сетью не обойтись без пожарной подставки со специальным пожарным фланцем. Подставка изготавливается из чугуна, стали или пластика и соответствует нормам ГОСТ 5525-88. Конфигурации водопровода могут быть различными, и в зависимости от конфигурации используются разные виды пожарных подставок, с которыми можно ознакомиться на этой странице .

Установка пожарного гидранта производится либо в колодце, либо в грунте. При установке гидранта в грунте необходимо провести антикоррозийную и гидроизоляционную обработку всех фасонных частей и труб битумно-резиновой мастикой.

Крышки водопроводных люков закрывают колодцы. Открыть крышку люка можно специальным крючком, при этом следует помнить, что в колодцах возможно наличие горючих газов, поэтому запрещается курить или пользоваться огнём во время открытия крышки колодца.

Гидрант перед его запуском или после ремонта нужно тщательно промыть раствором хлорной извести.

Знак пожарного гидранта (табличка, указатель, обозначение) может быть установлен сотрудниками противопожарной службы или местного Водоканала. Знаки должны быть установлены на видных местах и без труда обеспечивать поиск того или иного гидранта.

Гидрант, который устанавливается в затопляемом колодце, должен быть оборудован обратным клапаном в сливном отверстии, для того, чтобы предотвратить попадание в него грунтовых вод.

На рисунках, расположенных ниже, представлены фрагменты проекта по установке пожарных гидрантов.

В проекте представлены чертежи установки в колодце для варианта при сухих грунтах и рабочей высоте колодца 1800 мм. Для пожарного гидранта дано проектное решение только по его установке и креплению.

Размеры и конструкция колодца определяются схемой и параметрами водопроводной сети.

При установке гидранта или колонки в районах, где температура падает от -25°С до -40°С необходимо обеспечить незамерзаемость гидранта и утеплить колодец, в котором он расположен.

https://www.youtube.com/watch?v=t_wPbPlEjkQ

Первые появились в конце 19 века на улицах Варшавы, Москвы, Санкт-Петербурга, Киева благодаря русскому инженеру Зимину Николаю Петровичу.

Кроме изобретения гидранта, инженер был вынужден приступить к усовершенствованию городских водопроводов. Современные модели оборудования практически ничем не отличаются от первых образцов. Изменилась мощность гидранта.

Сегодня он может выкачивать до 3000 литров воды в минуту, что значительно сокращает время борьбы с пламенем.

Пожарный гидрант и его назначение

Стационарное устройство, используемое для забора воды из системы водопровода на тушение пожара, называется . Если к оборудованию вместе с колонкой подключают , он работает как пожарный кран наружного типа. В случаях, когда вода из гидранта откачивается в колодец для дальнейшего забора линией всасывания, устройство работает как пожарный водоем.

Кроме забора воды пожарными частями, гидрант выполняет следующие задачи:

  • продувает и стравливает накопившийся в системе воздух;
  • осуществляет промывку трубопроводов в гигиенических целях;
  • заправляет автоцистерны водой;
  • в аварийных ситуациях создает трубопровод временного типа.

Устройство пожарного гидранта

Подземный тип оборудования в своей конструкции имеет три основные части: установочную и клапанную коробки, стояк. Для их производства используют исключительно серый чугун. Минимальная высота модели подземного типа — 30 см, а максимальная — 350 см. При более подробном рассмотрении конструкции гидранта различают его составные части:

  • чугунный корпус;
  • шток;
  • кольца — предохранительное и уплотнительное;
  • ниппель;
  • крышку предохранительную.

Чтобы в корпус оборудования не попадали посторонние предметы и не повреждалась резьба, ниппель закрывают крышкой. Для фиксации штока используется предохранительное кольцо.

🎦 Видео

Типы крышки люка. Установка колонки на пожарный гидрант.Скачать

Типы крышки люка. Установка колонки на пожарный гидрант.

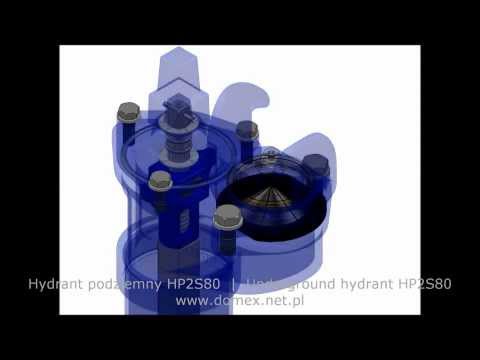

ВестПайп ру - DOMEX - Подземный пожарный гидрантСкачать

ВестПайп ру - DOMEX - Подземный пожарный гидрант

Проблемный гидрантСкачать

Проблемный гидрант

Пожарные гидранты: как это работает?Скачать

Пожарные гидранты: как это работает?

замена пожарного гидрантаСкачать

замена пожарного гидранта

Установка гидрантаСкачать

Установка гидранта

Установка на гидрант. УченияСкачать

Установка на гидрант. Учения

Установка автоцистерны на пожарный гидрантСкачать

Установка автоцистерны  на пожарный гидрант

Как пользоваться пожарным гидрантомСкачать

Как пользоваться пожарным гидрантом

Ремонт пожарных гидрантов(1)Скачать

Ремонт пожарных гидрантов(1)

Изготовление пожарного гидранта. Видео производства.Скачать

Изготовление пожарного гидранта. Видео производства.

Как подать воду при работе от гидранта насосом Rosenbauer.Скачать

Как подать воду при работе от гидранта насосом Rosenbauer.

Пожарные гидранты: инструкция по применениюСкачать

Пожарные гидранты: инструкция по применению

Замена пожарных гидрантов.Скачать

Замена пожарных гидрантов.
Поделиться или сохранить к себе:
