4. ИСПЫТАНИЕ ВНУТРЕННИХ САНИТАРНО-ТЕХНИЧЕСКИХ СИСТЕМ

4.1. По завершении монтажных работ монтажными организациями должны быть выполнены:

испытания систем отопления, теплоснабжения, внутреннего холодного и горячего водоснабжения и котельных гидростатическим или манометрическим методом с составлением акта согласно обязательному приложению 3, а также промывка систем в соответствии с требованиями п. 3.10 настоящих правил;

испытания систем внутренней канализации и водостоков с составлением акта согласно обязательному приложению 4;

индивидуальные испытания смонтированного оборудования с составлением акта согласно обязательному приложению 1;

тепловое испытание систем отопления на равномерный прогрев отопительных приборов.

Испытания систем с применением пластмассовых трубопроводов следует производить с соблюдением требований СН 478-80.

Испытания должны производиться до начала отделочных работ.

Применяемые для испытаний манометры должны быть поверены в соответствии с ГОСТ 8.002-71.

4.2. При индивидуальных испытаниях оборудования должны быть выполнены следующие работы:

проверка соответствия установленного оборудования и выполненных работ рабочей документации и требованиям настоящих правил;

испытание оборудования на холостом ходу и под нагрузкой в течение 4 ч непрерывной работы. При этом проверяются балансировка колес и роторов в сборе насосов и дымососов, качество сальниковой набивки, исправность пусковых устройств, степень нагрева электродвигателя, выполнение требований к сборке и монтажу оборудования, указанных в технической документации предприятий-изготовителей.

4.3. Испытания гидростатическим методом систем отопления, теплоснабжения, котлов и водоподогревателей должны производиться при положительной температуре в помещениях здания, а систем холодного и горячего водоснабжения, канализации и водостоков – при температуре не ниже 278 К (5 °С). Температура воды должна быть также не ниже 278 К (5 °С).

Системы внутреннего холодного и горячего водоснабжения

4.4. Системы внутреннего холодного и горячего водоснабжения должны быть испытаны гидростатическим или манометрическим методом с соблюдением требований ГОСТ 24054-80, ГОСТ 25136-82 и настоящих правил.

Величину пробного давления при гидростатическом методе испытания следует принимать равной 1,5 избыточного рабочего давления.

Гидростатические и манометрические испытания систем холодного и горячего водоснабжения должны производиться до установки водоразборной арматуры.

Выдержавшими испытания считаются системы, если в течение 10 мин нахождения под пробным давлением при гидростатическом методе испытаний не обнаружено падения давления более 0,05 МПа (0,5 кгс/см2) и капель в сварных швах, трубах, резьбовых соединениях, арматуре и утечки воды через смывные устройства.

По окончании испытаний гидростатическим методом необходимо выпустить воду из систем внутреннего холодного и горячего водоснабжения.

4.5.

Манометрические испытания системы внутреннего холодного и горячего водоснабжения следует производить в следующей последовательности: систему заполнить воздухом пробным избыточным давлением 0,15 МПа (1,5 кгс/см2); при обнаружении дефектов монтажа на слух следует снизить давление до атмосферного и устранить дефекты; затем систему заполнить воздухом давлением 0,1 МПа (1 кгс/см2), выдержать ее под пробным давлением в течение 5 мин.

Система признается выдержавшей испытание, если при нахождении ее под пробным давлением падение давления не превысит 0,01 МПа (0,1 кгс/см2).

Системы отопления и теплоснабжения

4.6. Испытание водяных систем отопления и теплоснабжения должно производиться при отключенных котлах и расширительных сосудах гидростатическим методом давлением, равным 1,5 рабочего давления, но не менее 0,2 МПа (2 кгс/см2) в самой нижней точке системы.

https://www.youtube.com/watch?v=I5StZzButv0

Система признается выдержавшей испытание, если в течение 5 мин нахождения ее под пробным давлением падение давления не превысит 0,02 МПа (0,2 кгс/см) и отсутствуют течи в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах и оборудовании.

Величина пробного давления при гидростатическом методе испытания для систем отопления и теплоснабжения, присоединенных к теплоцентралям, не должна превышать предельного пробного давления для установленных в системе отопительных приборов и отопительно-вентиляционного оборудования.

4.7. Манометрические испытания систем отопления и теплоснабжения следует производить в последовательности, указанной в п. 4.5.

4.8. Системы панельного отопления должны быть испытаны, как правило, гидростатическим методом.

Манометрическое испытание допускается производить при отрицательной температуре наружного воздуха.

Гидростатическое испытание систем панельного отопления должно производиться (до заделки монтажных окон) давлением 1 МПа (10кгс/см2) в течение 15 мин, при этом падение давлении допускается не более 0,01 МПа (0,1 кгс/см2).

Для систем панельного отопления, совмещенных с отопительными приборами, величина пробного давления не должна превышать предельного пробного давления для установленных в системе отопительных приборов.

Величина пробного давления систем панельного отопления, паровых систем отопления и теплоснабжения при манометрических испытаниях должна составлять 0,1 МПа (1 кгс/см2). Продолжительность испытания – 5 мин. Падение давления должно быть не более 0,01 МПа (0,1 кгс/см2).

4.9.

Паровые системы отопления и теплоснабжения с рабочим давлением до 0,07 МПа (0,7 кгс/см2) должны испытываться гидростатическим методом давлением, равным 0,25 МПа (2,5 кгс/см2) в нижней точке системы; системы с рабочим давлением более 0,07 МПа (0,7 кгс/см2) – гидростатическим давлением, равным рабочему давлению плюс 0,1 МПа (1 кгс/см2), но не менее 0,3 МПа (3 кгс/см2) в верхней точке системы.

https://www.youtube.com/watch?v=I5StZzButv0

Система признается выдержавшей испытание давлением, если в течение 5 мин нахождения ее под пробным давлением падение давления не превысит 0,02 МПа (0,2 кгс/см2) и отсутствуют течи в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах.

Системы парового отопления и теплоснабжения после гидростатических или манометрических испытаний должны быть проверены путем пуска пара с рабочим давлением системы. При этом утечки пара не допускаются.

4.10. Тепловое испытание систем отопления и теплоснабжения при положительной температуре наружного воздуха должно производиться при температуре воды в подающих магистралях систем не менее 333 К (60 °С). При этом все отопительные приборы должны прогреваться равномерно.

При отсутствии в теплое время года источников теплоты тепловое испытание систем отопления должно быть произведено по подключении к источнику теплоты.

Тепловое испытание систем отопления при отрицательной температуре наружного воздуха должно производиться при температуре теплоносителя в подающем трубопроводе, соответствующей температуре наружного воздуха во время испытания по отопительному температурному графику, но не менее 323 К (50 °С), и величине циркуляционного давления в системе согласно рабочей документации.

Тепловое испытание систем отопления следует производить в течение 7 ч, при этом проверяется равномерность прогрева отопительных приборов (на ощупь).

КОТЕЛЬНЫЕ

4.11. Котлы должны испытываться гидростатическим методом до производства обмуровочных работ, а водоподогреватели – до нанесения тепловой изоляции. При этих испытаниях трубопроводы систем отопления и горячего водоснабжения должны быть отключены.

По окончании гидростатических испытаний необходимо выпустить воду из котлов и водоподогревателей.

Котлы и водоподогреватели должны испытываться гидростатическим давлением вместе с установленной на них арматурой.

Перед гидростатическим испытанием котла крышки и люки должны быть плотно закрыты, предохранительные клапаны заклинены, а на ближайшем к паровому котлу фланцевом соединении выкидного приспособления или обвода у водогрейного котла поставлена заглушка.

https://www.youtube.com/watch?v=FVOgn7782Yg

Величина пробного давления гидростатических испытаний котлов и водоподогревателей принимается в соответствии со стандартами или техническими условиями на это оборудование.

Пробное давление выдерживается в течение 5 мин, после чего оно снижается до величины максимального рабочего давления, которое и поддерживается в течение всего времени, необходимого для осмотра котла или водоподогревателя.

Котлы и водоподогреватели признаются выдержавшими гидростатическое испытание, если:

в течение времени нахождения их под пробным давлением не наблюдалось падения давления;

не обнаружено признаков разрыва, течи и потения поверхности.

4.12. Мазутопроводы следует испытывать гидростатическим давлением 0,5 МПа (5 кгс/см2). Система признается выдержавшей испытание, если в течение 5 мин нахождения под пробным давлением падение давления не превысит 0,02 МПа (0,2 кгс/см2).

Внутренняя канализация и водостоки

4.13. Испытания систем внутренней канализации должны выполняться методом пролива воды путем одновременного открытия 75 % санитарных приборов, подключенных к проверяемому участку в течение времени, необходимого для его осмотра.

Выдержавшей испытание считается система, если при ее осмотре не обнаружено течи через стенки трубопроводов и места соединений.

Испытания отводных трубопроводов канализации, проложенных в земле или подпольных каналах, должны выполняться до их закрытия наполнением водой до уровня пола первого этажа.

Видео:Тестирую малошумные трубы канализацииСкачать

Тестирую малошумные трубы канализации

Испытание ливневой канализации на пролив форма акта

Акт испытания системы канализации. Тестирование канализации на пролив и нормы снип

Внутренние и наружные сети и сооружения». Согласно этому основополагающему строительному документу, внутри здания подлежат проверке и затем отражаются в итоговом документе (акте проверки) такие параметры канализационной системы:

  1. правильность установки приборов сантехники по отношению к напольной поверхности (расстояние от пола до верхнего края приемника каждого сантехприбора прописано в упомянутом выше СНиП);
  2. испытания труб сети на прочность, а их соединений на герметичность;
  3. соответствие расположения установленных приборов и элементов отводящего трубопровода проектной документации;
  4. наличие уклона горизонтальных участков трубы и степень вертикальности стояков.

Испытание труб и соединений на герметичность в самотечной системе, независимо от материала изготовления трубопровода и фасонных элементов, производится методом пролива. Суть методики в

Образец акта на испытание водостоков

Акт проливки наружной канализации

Для подобного рада исследований привлекаются специализированные организации, обладающие необходимым оборудованием и лицензиями, сам процесс включает в себя проверку давления в системе или на отдельных ее участках при подаче воздуха под давлением.

Если во время опытов вся система выдержала нормативные показатели СНИП 3.05.04-85, то составляется акт приемки произведенных работ, в противном случае составляется дефектная ведомость и акт устранения неполадок водостока.

Указание города является обязательным, так как подписание акта может происходить за пределами населенного пункта, где производился монтаж или ремонт системы стока воды.

Акт проливки дренажа.

Акт испытания канализации на пролив. Специфика составления акта испытаний

Внутренние и наружные сети и сооружения». Согласно этому основополагающему строительному документу, внутри здания подлежат проверке и затем отражаются в итоговом документе (акте проверки) такие параметры канализационной системы:

  1. наличие уклона горизонтальных участков трубы и степень вертикальности стояков.
  2. испытания труб сети на прочность, а их соединений на герметичность;
  3. правильность установки приборов сантехники по отношению к напольной поверхности (расстояние от пола до верхнего края приемника каждого сантехприбора прописано в упомянутом выше СНиП);
  4. соответствие расположения установленных приборов и элементов отводящего трубопровода проектной документации;

Испытание труб и соединений на герметичность в самотечной системе, независимо от материала изготовления трубопровода и фасонных элементов, производится методом пролива.

https://www.youtube.com/watch?v=4wEN37j92D8

Суть методики в том,

Помощь по Теле2, тарифы, вопросы

Согласно СНиП результаты пролива заслуживают внимание, если наполнение трубопровода происходило с участием минимум ¾ (или 75%) всех приборов, присоединенных на данном обособленном участке.

Если температура ниже, проводится пневматическая проверка герметичности труб и соединений (сжатым воздухом).

Воздушным способом определяют и целостность стояка, иногда, — наружных участков трубопровода. Применим пневматический метод тестирования при оценке работоспособности напорной системы канализации, когда стоки выводятся наружу принудительно, под давлением, создаваемым насосным оборудованием.

Акт пролива канализации

После проверки составляется акт пролива канализации, бланк которого обычно представители имеют с собой.

Если вскрываются какие-либо ошибки или недочеты, то виновная компания привлекается к ответственности в зависимости от тяжести выявленных нарушений.

Наружные сети и сооружения». Согласно им необходимо проконтролировать:

  1. прочность всех стыков и соединений;
  2. правильность установки приборов сантехники и деталей смыва;
  3. строгую вертикальность стояков.
  4. соответствие проекту;

Рекомендовано к прочтению: Законность установки заглушки на канализацию для должников Проверка осуществляется визуальным методом. Каждая деталь в ней должна находиться в том месте, в котором это рассчитано по плану или предусмотрено чертежом.

Акт испытания канализации на пролив

К санитарным приборам относятся ванны, умывальники, душевые поддоны, трапы, биде, унитазы, клозетные чаши, писсуары, мойки, раковины, сливы.

По итогам испытаний выносится решение комиссии, которое записывается в концевике акта.

Как правило, это шаблонный абзац, который лишь дополняют данными о названии испытанной системы. После завершения испытаний акт пролива подписывается всеми членами комиссии.

Изменение формы акта и отклонение от нее не допускается. Пожалуй, каждый второй инженер ПТО или другой

Акт пролива наружной канализации образец

После проверки составляется акт пролива канализации, бланк которого обычно представители имеют с собой. Если вскрываются какие-либо ошибки или недочеты, то виновная компания привлекается к ответственности в зависимости от тяжести выявленных нарушений.

Прибор для экономии электроэнергии Electricity Saving BoxПочитать отзывы можно здесь Все испытания производятся строго по предписанным санитарным нормам и правилам под названием «Канализация. Наружные сети и сооружения». Согласно им необходимо проконтролировать:

  1. прочность всех стыков и соединений;
  2. соответствие проекту;
  3. строгую вертикальность стояков.
  4. правильность установки приборов сантехники и деталей смыва;

Рекомендовано к прочтению: Законность установки заглушки на канализацию для должников Проверка осуществляется визуальным методом. Каждая деталь в ней должна находиться в том месте, в котором это рассчитано по плану или предусмотрено чертежом.

Все приборы при этом должны быть идеально чистыми и вымытыми.

Акт испытания наружной канализации на пролив + образец

Для подобного рада исследований привлекаются специализированные организации, обладающие необходимым оборудованием и лицензиями, сам процесс включает в себя проверку давления в системе или на отдельных ее участках при подаче воздуха под давлением.

Если во время опытов вся система выдержала нормативные показатели СНИП 3.05.04-85, то составляется акт приемки произведенных работ, в противном случае составляется дефектная ведомость и акт устранения неполадок водостока.

При периодическом контроле на предприятиях, имеющих трубопроводы хозяйственно-питьевого назначения также проводятся испытания наружных систем слива во время дезинфекции или обработке специальными реагентами.

Независимо от типа и метода проверки документ должен содержать в себе следующие пункты: Шапка документа, где должны быть указаны дата составления и город, в котором составляется и подписывается документ.

https://www.youtube.com/watch?v=nz8ByUKQuI8

Указание города является обязательным, так как подписание акта может происходить за пределами населенного пункта, где производился монтаж или ремонт системы стока воды.

Акт проливки наружной канализации. Акт испытания канализации на пролив

Наименование без искаженная можно переписать из проектной документации.

Это может быть ливневая или бытовая канализация. Следующий пункт акта испытаний системы канализации должен включать в себя подробную информацию об объекте, на котором смонтирована канализация. Наименование объекта, адрес его расположения и площадь также берутся из документации-проекта.

Здесь же указывают дату проведения испытательных работ.

Отдельным пунктом в акте проверки наружной или внутренний канализации необходимо записать все данные о членах комиссии. Таковыми являются: Представители от организации-заказчика.

Представители от генерального подрядчика.

Эти лица отвечают за правильность монтажа водостоков в случае их несоответствия техническим и эксплуатационным нормам при проливе.

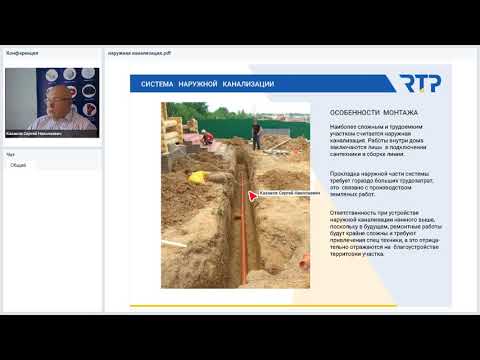

Видео:Испытание канализации по требованию технадзора !Скачать

Испытание канализации  по требованию технадзора !

Как произвести испытания готовой системы канализации

Акт испытания системы канализации. Тестирование канализации на пролив и нормы снип

Контроль качества канализационной системы должен проводиться на всех этапах ее строительства. В первую очередь проверяется соответствие материалов нормам и требованиям. Далее контролируется процесс монтажа системы. В последнюю очередь проводится испытание канализации в полностью собранном виде.

Испытание канализационной сети

Что требуется проверить

Проверка работоспособности канализационной системы включает в себя:

  • испытания внутренней системы канализации;
  • проверка герметичности трубопроводов;
  • определение работоспособности колодцев;
  • испытания ливневой канализации.

Что относится к внутренней системе канализации

В состав внутренней канализационной сети входят:

  • сантехнические изделия, включая бытовую технику, производящую слив воды;
  • внутренние трубопроводы, подключенные к общему канализационному стояку;
  • центральный стояк канализации, обустроенный фановой трубой.

Система внутренней канализации

Что относится к наружной системе канализации

В наружную часть канализационной сети входят:

  • трубопроводы, проводящие стоки от дома к месту утилизации;
  • колодцы, которые требуется устанавливать в местах соединения, разветвления труб или перепада высоты сети;
  • очистные сооружения;
  • ливневые стоки и дождеприемники.

Система наружной канализации

Кто несет ответственность за работоспособность канализации

В состав комиссии, проводящей проверку канализационной сети, входят представители:

  • компании, составлявшей проект системы. Эта организация отвечает за правильность проведения расчетов и составление чертежей сети канализации;
  • организации, производившей исследования на местности, в которой планировалась установка канализации. Эта компания отвечает за правильность данных, касающихся климатических условий, экологической обстановки, на основании которых был разработан проект системы;
  • компании, занимающиеся прокладкой канализационной сети, отвечают за качество проведения работ и соблюдение существующих норм;
  • организация-заказчик. Контролирует все этапы строительства. Несет ответственность за правильность проведения проверки при вводе канализационной сети в эксплуатацию.

У каждой организации своя зона ответственности, границы которой четко определены. После проведения проверки всеми членами комиссии подписывается акт испытания системы канализации.

Форма акта, рекомендованная законодательством РФ

Испытание внутренней канализационной сети

При проведении испытательных работ требуется руководствоваться СНиПом «Канализация. Наружные сети и сооружения». Согласно этому документу проверяется:

  • соответствие разработанному проекту;
  • испытание трубопроводов канализации на прочность и надежность соединения стыков;
  • правильность и надежность установленных приборов и элементов смыва;
  • вертикальность смонтированных стояков.

Испытание узлов

Соответствие проекту проверяется визуально. Каждый элемент системы должен располагаться именно в том месте, где он указан на плане или чертеже.

https://www.youtube.com/watch?v=ucJS1kZLl_A

Пример схемы размещения приборов внутри дома

Все установленные приборы должны быть очищенными от мусора и тщательно промыты. Они не должны иметь видимых повреждений (сколов, трещин и так далее) искривлений. При установке приборов нельзя допускать прогибы.

На вертикальность стояки проверяются отвесом.

Вертикальность стояков проверяется отвесом

Испытание трубопроводов

Проверку трубопроводом можно осуществлять гидравлическим или пневматическим способом.

Гидравлическое испытание канализации заключается в накачке системы водой, а пневматическое – воздухом.

Если в доме более одного этажа, то проверка системы производится на каждом из них в отдельности. Чтобы временно отсоединить этаж от общей системы канализации используются заглушки, вставляемые на ревизию.

Для временного отсоединения части канализации используют заглушки

Испытание трубопроводов производится по следующей схеме:

  1. все трубы проверяются на наличие засоров и остатков строительного мусора. При необходимости производится их промывка;

Промывка труб

  1. горизонтальные участи трубопровода проходят испытания канализации на пролив. Для этого открывается не менее ¾ всех сливных устройств. Отгороженный участок канализационной системы полностью заполняется водой. Если в течение 10 минут работы не обнаружено протечек, то проверка считается пройденной;
  2. для проверки вертикальных участков трубопровода вода подается под давлением не превышающим 0,08 МПа. Испытание канализации на герметичность трубопроводов завершается, если в течение 15-20 минут не обнаружено протечек и разрывов системы.

Пример негерметичности труб

Испытание наружной канализационной сети

Испытание наружной канализации также в большинстве случае проводят гидравлическим способом. Проверка включает в себя:

  • испытание трубопровода на герметичность (проводится вышеописанным образом. Для проверки берутся участки труб, расположенные между колодцами или иными элементами системы);
  • проверка уровня уклона трубопровода;
  • испытание колодцев и иного оборудования;
  • проверка работоспособности ливневых стоков.

Для проверки уровня укладки труб, который необходим для самотечной канализационной системы, используется уровень.

Проверка угла укладки самотечной канализации

Если проводится испытание напорной канализации, то в систему трубопроводов необходимо подавать воду под давлением, определенным проектными документами.

Испытание трубопроводов напорной канализации считается успешно пройденным, если величина давления в ходе в сеть и на выходе из нее одинакова.

Проверка колодцев

Испытание колодцев на герметичность проводится различными способами, зависящими от оборудованной гидроизоляции:

  • если в колодце сделана внутренняя изоляция, то проверка заключается в определении объема утечки;

Колодец с внутренней изоляцией

  • если колодец оборудован внешней изоляцией, то для проверки необходимо определить уровень притока жидкости.

Колодец с внешней изоляцией

Испытание иных устройств,  входящих в систему наружной канализации (например, септиков) производится аналогичным образом.

Проверка ливневых стоков

Чтобы проверить работоспособность и герметичность ливневых стоков требуется:

  1. на месте выхода сточной воды установить заглушку;
  2. наполнить систему чистой водой до максимального уровня (сюда входят и водоотводы, установленные по периметру крыши, и стоки);

Проверка ливневки

  1. выдержать не менее 10 минут для металлических труб и не менее 20 минут для пластиковых труб.

Если в результате проверки уровень воды в системе не уменьшился, то ее можно вводить в эксплуатацию.

Испытание канализационной сети – это обязательная процедура, проводимая перед ее эксплуатацией. Проведение проверки позволяет вовремя обнаружить все дефекты строительства и своевременно их исправить. Все работы по проверке системы рекомендуется проводить до момента окончательной отделки дома и закапывания траншей наружной части системы.

Видео:Важное правило при монтаже канализации #ремонт #монтаж #строительство #водоснабжение #канализацияСкачать

Важное правило при монтаже канализации #ремонт #монтаж #строительство #водоснабжение  #канализация

Акт испытания систем внутренней канализации и водостоков: Правила

Акт испытания системы канализации. Тестирование канализации на пролив и нормы снип

Что из себя представляет акт испытания систем внутренней канализации и водостоков «испытание на пролив», какие стадии предстоит пройти и какими правилами нужно руководствоваться?

Последним этапом при обустройстве канализации в жиломчастном или многоквартирном доме является проведение испытаний готовой системыстоков. Осуществляется указанная процедура путем принудительного пролива.

Такаяпроцедура ставит первостепенной целью определение ошибок во время установки илиналичие дефектов на протяжении всего трубопровода.

По окончании процедуры вобязательном порядке составляется акт испытания систем внутренней канализации и водостоков, впоследующем выступающий доказательством приема объекта.

https://www.youtube.com/watch?v=V5j08i5z6U4

При выполнение визуальной проверки необходимо вносить в составляемый акт все испытания сточной системы, прописанные действующим СНИПом. На сегодняшний день регламентируется испытание канализации на пролив СНИП 3.05.01-85, а также СП 73.13330.2012.

Когда комиссия может не подписать акт

Согласно приведенному выше регламенту, главная особенность скрывается в соблюдении обязательных требований пролива. По этим правилом подразумевается задействование в проверке до трех четвертей от общего количества сливных систем и отверстий в доме.

В случае, когда указанное число будет меньшим, документ о проведении испытания нельзя назвать полным.

Комиссия, ответственная за подписание акта, имеет законное право вынести отрицательное решение в приеме здания, так как водоотведение не соответствует требованиям строительных стандартов.

Важно помнить, что запуск сточной системы на постоянной основе может быть произведен в одном случае. После комплексной проверки ее работоспособности и лишь после момента, когда будет подписан акт испытания системы внутренней канализации и водостоков на пролив.

Стадии контрольного испытания

Перед тем как приступить к заполнению документа стоит пройтикаждый этап проверки, включающие и обязательные для исполнения требования почасти монтажных работ:

  • Комплексная проверка внутренней структуры деталей системы, осуществляемая за счет выполнения принудительного пролива.
  • Проверка мест соединения деталей водостока по всей протяженности системы на соответствие параметрам герметичности (требование касается и закрытых участков).
  • Определение повреждений на смотровых колодцах.
  • Провести проверку и оформить акт испытания ливневой канализации, устанавливаемой на общем узле водоотвода.

Запись, соответствующая первому указанному пункту, должнавноситься в акт пролива канализации без изменения смысла. Соответственно,должностное лицо обязательно прописывает тип канализационной системы,подвергнутый ревизии.

Кроме того, проверяющий обязан указать полное наименованиеобъекта строительства. Также в акт испытания внутренней канализации и водостоков вноситсяфизический адрес здания.

Все нужные сведения берутся из общей документации ипроекта строения, на котором проводится обследование канализации.

Документобязательно должен содержать дату, когда проводились контрольные испытания систем внутреннейканализации и водостоков, либо информацию о временном отрезке, когдавыполнена приёмка сточной системы.

Кто входит в состав комиссии?

Как было отмечено ранее, акт на проливку канализации внутренней должен бытьобязательно завизирован должностными лицами. Роль члена комиссии, несущегоответственность за оформление акта, может примерить на себя:

  • Представитель заказчика, будь то физическое или юридическое лицо.
  • Представитель генерального подрядчика, так как именно эта структура несет персональную ответственность за выполнение всех монтажных работ на объекте. При выявлении проблем на этапе проверки исправлять дефекты будет подрядчик.
  • Представитель компании, занимавшейся разработкой проекта.
  • Представитель фирмы, ответственной за работы на земельном участке, а также за состояние почвы, в которой прокладывалась инженерная коммуникация.

При заполнении документа все персональные сведения о членахкомиссии необходимо вносить разборчивым подчерком. Важно указать фамилия, имя,отчество полностью и заверить информацию личной подписью каждого должностноголица.

Правила оформления бумаги

На основании общих требований действующих регламентов,заполнению подлежит каждый пункт акта. Как только будет сформирован и заполненокончательный перечень ответственных лиц, можно приступать к оформлениюостальных пунктов документа.

Чтобы не допустить помарок и оплошностей в акте стоит помнить обо всех деталях в каждом пункте:

  1. Первый пункт. Эта часть бумаги содержит сведенияо название фирмы, разрабатывавшей и утверждавшей проект дома. Здесь жепрописывается шифр соответствия документа, приводится перечисление порядковыхномеров ревизии всех узлов системы водоотведения на основании рабочего проекта.Кроме того, необходимо перечислить и рабочие номера чертежей, применяемых длясточной системы в конкретном типе строения.
  2. Второй пункт. В этой части документа содержатсяточные значения количества всех одновременно открытых видимых санитарных точек.Перечисляются промежутки времени, в которые проводились проверки. Санитарнымиточками могут быть все сантехнические приборы, которые человек использует вповседневной деятельности ( унитаз, раковина, душевая кабина, биде и такдалее). Важно помнить, что заполнение второго пункта подразумевает гидравлические испытанияканализации при работе не менее трех четвертей от общего количествасанитарных точек.
  3. Третий пункт. Перечисляются нарушения инесоответствия, выявленные на этапе проверки. Здесь важно указать всезамечания, которые появились у комиссии в процессе испытаний с подробнымописанием проблемы. В случае, когда недостатки отсутствуют, в графепрописывается «не выявлено».
  4. Заключение. Эта часть акта содержит итоговоерешение комиссии и рекомендательную часть по устранению выявленных недочетов.Последним предложением обязательно прописывается, разрешается ли система кэксплуатации.

Вам также может понравиться:
Все о прочистке канализации гидродинамическим способом

Нюансы при проведении испытаний

Зачастую этап проверки канализационной системыосуществляется еще в тот момент, когда объект полностью не готов к сдаче. Поэтой причине гидравлическиеиспытания безнапорных трубопроводов канализации должны начинаться сочистки всех санитарных точек от возможного скопления строительного илибытового мусора. Важно соблюдать такие рекомендации:

  • Все вспомогательные точки и узлы должны быть прямолинейными, что означает отсутствие прогибов и иных видов технологических недостатков.
  • В некоторых ситуациях использование для проверки технологии пролива затруднительно. В таком случае можно прокачать систему воздухом.
  • Контрольные процедуры должны проводиться исключительно при положительной температуре воздуха (минимальный порог для испытаний составляет +5 С).

Помимо вышеобозначенных рекомендаций важно проводитьпроверку стока поэтажно. Такая работа позволит с максимальной точностьюопределить место образования дефекта. Все выявленные неисправности обязательновносятся в рабочую документацию, на основании которой составляется акт сдальнейшей последовательностью работ.

https://www.youtube.com/watch?v=hLCdXLFG2eM

Проводить проверку канализационной системы следует до момента засыпания траншей с трубами. Если члены комиссии вынесут положительный вердикт о допуске системы к эксплуатации, траншеи можно засыпать и трамбовать, согласно требованиям земляных работ.

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

Видео:ГИДРАВЛИЧЕСКИЕ ИСПЫТАНИЯ СОЕДИНЕНИЙ // ОПРЕССОВКА // НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ // СВАРКА // ТРУБОПРОВОДСкачать

ГИДРАВЛИЧЕСКИЕ ИСПЫТАНИЯ СОЕДИНЕНИЙ // ОПРЕССОВКА // НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ // СВАРКА // ТРУБОПРОВОД

Как правильно проводится испытание систем канализации

Акт испытания системы канализации. Тестирование канализации на пролив и нормы снип
Добавить в закладки Версия для печати

Технологией любого строительства предусматривается последовательное проведение работ. При этом производится контроль:

  • Входной – проверяется качество строительных материалов и рабочих документов;
  • Операционный – проверяется правильность проведения работ); приёмочный (правильность и качество завершённых работ.

Для проверки качественности работ по сооружению объектов водоснабжения и канализации, проводят испытание их систем. Например, испытание систем внутренней канализации и водостоков. Порядок, вид и технология испытаний (тестирования, экзамена) обоснованы многолетним опытом и прописаны законодательно в нормативах.

Лица, осуществляющие проверку

Для проверки качества работ по сооружению внутренней и наружной канализационных сетей составляется комиссия, в состав которой включаются представители:

  • Проектировщик (представители авторского надзора);
  • Компании, исследующие геологию, гидрологию и другие характеристики местности (профильные специалисты);
  • Подрядчик (специалисты, руководители СМР, работники ПТО);
  • Заказчик (инспекторы технадзора);
  • Возможно участие представителей Госнадзора.

Каждая из сторон отвечает за свою область тестирования и несёт за неё ответственность. В случае обнаружения несоответствия нормативным требованиям или проектной документации (по ошибке или недогляду), виновники могут нести определённую законодательно ответственность. После проведения испытаний сети составляется акт о проведении и результатах. Акт подписывается всеми участниками комиссии.

Объекты тестирования

Испытанию подлежат внутренняя и наружная канализационные сети, в состав которых входят:

  • Трубопроводы (ТП);
  • Запорно-регулирующая аппаратура;
  • Колодцы;
  • Стояки;
  • Подключения сантехнического оборудования.

Экзамен для системы внутренней канализации

Проверка правильности монтажа системы внутренней канализации и экзаменовка проводятся перед началом работ по внутренней отделке. Тестирование проводится методом пролива.

Участки сети – трубопроводы, проложенные в подпольных каналах или в земле, испытываются наливанием воды до того же уровня, что и половина первого этажа.

Все участки внутреннего ТП тестируют до того, как они будут закрыты в процесс последующих работ.

Состав системы внутренней канализации

В состав сети внутренней канализации входят следующие объекты: сантехнические приборы (ванны, мойки, душевые поддоны, унитазы и подключаемая бытовая техника, из которой осуществляется слив воды в канализационную сеть и т.д.), запорная арматура, канализационные стояки, трубопроводы, соединяющие санитарно технические устройства со стояками.

Визуальная проверка элементов сети внутренней канализации

Все элементы внутренней канализационной сети должны быть выполнены из качественных деталей и правильно состыкованы. Все сантехнические устройства должны быть подключены к ТП посредством сифонов. Трубы – идти под уклоном в сторону стояка.

Раструбы соединительных элементов (муфт это не касается) должны раскрываться навстречу водному потоку, присоединение к трубопроводу допускается под углом до 45 градусов. Диаметр труб вдоль магистрали по ходу потока может увеличиваться, но никак не уменьшаться.

Фановая труба должна иметь диаметр не меньший, чем стояк, а стояк – быть строго вертикальным. Все сантехнические устройства, врезки и соединения должны находиться на местах, указанных в проекте и на оговоренной нормами высоте.

Проверка всех этих условий – часть проверки внутренней канализации.

https://www.youtube.com/watch?v=ZcvcK4_XYvc

Если все эти требования соблюдены, проверяется, есть ли в магистрали строительный мусор. Если мусор имеется, трубопровод необходимо прочистить.

Испытание трубопровода проливкой

Поскольку внутренняя канализация самотёчная, то есть безнапорная, проверяется прочность труб и герметичность всех соединений проливом. Делается это просто.

Проверяемый участок «лежака» (часть основного ТП) отгораживается при помощи заглушек, устанавливаемых в ревизиях, от остальной сети и через патрубки сантехнических устройств заполняется водой.

Согласно СНиП испытания считаются правильными, если в наполнении участвовало 75% сантехнических устройств, подключенных к этому участку. Если за 10-15 минут (с момента наполнения) соединения тестируемого участка не дали течь, экзамен считается успешно пройденным.

Однако, для проведения тестирования методом пролива необходима температура воздуха не ниже 5⁰С. Если это условие не выполняется или нет воды, проводится пневматическая проверка.

Пневматический экзамен

Это проверка соединений нагнетанием в сеть сжатого воздуха. Для полимерных труб давление составляет 0,05 МПа. Оно поддерживается в ТП в течение 15 минут. В это время осматриваются все соединения.

Для контроля на соединения деталей наносится мыльная эмульсия. При прохождении сквозь неё выходящие пузырьки воздуха становятся видимыми. Также можно определить выхождение воздуха по звуку.

Если утечек не наблюдается, система считается выдержавшей тестирование.

Состав системы наружной канализации

К числу объектов, входящих в сеть наружной канализации, относятся: трубопроводы, колодцы (в местах перепадов высоты сети и разветвлений), имеющиеся очистные сооружения (ОС), например, септики, дождеприёмники и ливневые стоки.

Экзамен для трубопроводов

Магистрали внешней канализации также относятся к безнапорным. Первое предварительное тестирование проводится сразу после монтажа трубопровода ещё до засыпки его грунтом, и если применяется теплоизоляция труб, то проверка производится до окончательного завершения этого вида работ. Второе тестирование (приёмочное) проводится после засыпки уложенного трубопровода.

Первым проводят визуальный осмотр, в процессе которого проверяется правильность расположения магистрали: соответствие мест расположения колодцев и линий труб проектной документации. Проверяются геометрические характеристики, такие как прямота линий, нет ли высотного проседания ветвей, проверяется соблюдение требуемого уклона с понижением трассы к очистному сооружению.

Также визуально осматриваются все узлы соединений. Проверяется правильность их установки, отсутствие брака и дефектов. Результаты этого освидетельствования, как и результаты других проверок, заносятся в приёмочную документацию.

После этого приступают к гидравлическому экзамену уложенной магистрали. Тестирование проводится последовательно для каждого участка ТП, находящегося между двумя соседними колодцами (испытуемые участки магистрали на время экзамена отделяются от сети с помощью заглушек). При этом:

  1. Если трубы проложены в сухих грунтах, или в мокрых, (и во втором случае уровень грунтовых вод (УГВ) рядом с верхним колодцем находятся на глубине большей, чем половина расстояния от люка колодца до шелыги трубы), то определяется объём воды, который добавили в трубопровод. Нгв > ½ Нт. (чтобы легче было ориентироваться, смотрите рисунок ниже)
  2. Если трубы проложены в мокрых грунтах, а глубина УГВ в указанном месте менее половины высоты Нт, то определяется объём воды, приходящей в водопровод из грунта (инфильтрации). Нгв < ½ Нт.

В случае предварительного теста определяется гидростатическое давление в верхней точке трубопровода. Величина его определяется по превышению над шелыгой трубы уровня жидкости в стояке/в колодце или этих уровней над УГВ, расположенном над шелыгой.

Для безнапорных керамических, железобетонных и бетонных магистралей гидростатическое давление принимается 0,04 МПа. Время проведения проверки – 30 минут. В этот период при необходимости доливают воду в стояк или колодец, чтобы её уровень в них не понижался больше чем на 20 см.

Если утечек воды при осмотре обнаружено не было, то тест считается успешным.

Приёмочное тестирование отличается от промежуточного. Испытываемый трубопровод наполняется водой и выстаивается:

  • При ж/б трубах – 72 часа;
  • Если магистраль из иных материалов – 24 часа.

После этого определяется герметичность стыков по объёму доливаемой в верхний колодец воды при эксфильтрации. При инфильтрации определяют объём притекающей из грунта воды в нижнем колодце.

СНиП регламентируются предельные объёмы добавляемой или притекающей воды. Величины зависят от диаметра труб, от вида их материала и составляют от 1 до 8 литров.

Если при проверке объёмы жидкости не превысили нормативные, тестирование считается успешным.

https://www.youtube.com/watch?v=0iGuPKmS2Io

Нормами предусматривается выборочная проверка участков магистрали при ситуации с недостатком воды. Участки для тестирования выбираются заказчиком в количестве:

  • При суммарной длине трубопровода до 5 км – 2-3;
  • При длине более 5 км – 30% от длины, разбитые на несколько участков.

Если результаты выборочного тестирования признаются неуспешными, проверке подлежит вся магистраль.

Пневматические испытания проводятся в случаях, когда температура воздуха ниже 0⁰С либо, когда нет воды для гидравлического. Проводятся аналогично вышеописанным.

Экзамен для колодцев

Не все они подвергаются экзамену.

Так, не подвергаются тестированию колодцы, которые не имеют ни внешней, ни внутренней гидроизоляции, а также те, в которых проектом не предусмотрены водонепроницаемые стенки.

Те колодцы, которые подлежат экзамену, могут тестироваться одновременно с трубопроводами (приёмные испытания) или отдельно от них (предварительные). Испытываются они на:

  • Добавление воды (объекты с внутренней гидроизоляцией);
  • Приток в колодцы грунтовых вод – для колодцев с наружной гидроизоляцией.

Успешными признаются экзамены, если величина добавленной или притекшей воды не превышает нормативных пределов. При этом допустимые объёмы притока или добавления воды вычисляются на 1 метр высоты колодца. Эта величина такая же, как для 1 метра длины труб.

Системы водоснабжения и напорные трубопроводы внешней канализации

Напорные сети наружной канализации и водоснабжения на прочность и герметичность также экзаменуются в два приёма: предварительный и приёмочный.

До начала тестирования должны быть проведены контроль гидроизоляции стыков и контроль сварных соединений. На ТП должна быть установлена вся необходимая арматура, манометры и фланцевые заглушки.

Участки, проходящие гидравлические испытания, заполняются водой и из них удаляется воздух.

Технология промежуточного и приёмного тестирования различаются. В первом случае в участке магистрали повышают давление до Pи (испытательное давление), его поддерживают подкачкой воды 10 минут.

При этом не допускается снижение давления более, чем на 0.1 МПа. Величина Pи для предварительных тестов указывается в проекте (часто оно на четверть больше расчётного).

После выдержки 10 минут давление в системе снижается до расчётного и осматривают ТП и его узлы: нет ли нарушений.

После прочностного экзамена проводят тестирование на герметичность. В этом случае тестовое давление – Рг. Сначала доводят в сети давление до этого значения. Замеряют уровень жидкости, находящейся в мерном бачке, и отмечают время начала проверки.

Через 10 минут из мерного бачка берут воду и добавляют её в систему, чтобы довести в ней давление до Рг. Снова отмечают время и уровень жидкости, оставшейся в бачке. Определяют, сколько её было взято из бачка.

При успешном экзамене объём, взятый из мерного бачка для подкачки системы (л/мин), не будет превышать нормативного.

Испытание систем водоснабжения и систем ГВС проводят специалисты, руководствуясь СНиП 3.05.04—85.

Испытание водостоков

Испытание систем водостоков также проводится проливом. Для этого воде перекрывается выход через низ водосточных труб, и водосточная система наполняется водой до уровня воронки, имеющей самое высокое расположение. Время испытания – 10 минут. Проверяется, не уменьшился ли уровень воды в водостоке, и нет ли потёков. Если течей не обнаружено, испытания пройдены.

💥 Видео

✅ Дневник самостройщика: 9 правил при прокладке труб канализации в частном доме своими руками ПроектСкачать

✅ Дневник самостройщика: 9 правил при прокладке труб канализации в частном доме своими руками Проект

🔥ПРОСТЕЙШАЯ КАНАЛИЗАЦИЯ за 10 мин. ЭТО ДОЛЖЕН знать КАЖДЫЙ!Скачать

🔥ПРОСТЕЙШАЯ КАНАЛИЗАЦИЯ за 10 мин. ЭТО ДОЛЖЕН знать КАЖДЫЙ!

Как правильно уложить канализационные трубы | Уклон канализацииСкачать

Как правильно уложить канализационные трубы | Уклон канализации

Гидравлическое испытание напорного трубопровода (Полиэтиленовые трубы)Скачать

Гидравлическое испытание напорного трубопровода (Полиэтиленовые трубы)

Гидравлическое испытание канализацииСкачать

Гидравлическое испытание канализации

КАНАЛИЗАЦИЯ НОРМЫ И ПРАВИЛАСкачать

КАНАЛИЗАЦИЯ НОРМЫ И ПРАВИЛА

Как проложить канализационные трубы? | Самые популярные ошибки канализацииСкачать

Как проложить канализационные трубы? | Самые популярные ошибки канализации

Монтаж наружных сетей водопровода и канализацииСкачать

Монтаж наружных сетей водопровода и канализации

Обратный канализационный клапан. Монтаж канализацииСкачать

Обратный канализационный клапан. Монтаж канализации

Септик или станция глубокой биоочистки | Какая автономная канализация вам подходит?Скачать

Септик или станция глубокой биоочистки | Какая автономная канализация вам подходит?

Канализация в многоквартирном доме: устройство и проблемыСкачать

Канализация в многоквартирном доме: устройство и проблемы

4 жалобы которые напугают вашу УКСкачать

4 жалобы которые напугают вашу УК

Система раструбной полипропиленовой наружной канализации Характеристики,особенности, правила монтажаСкачать

Система раструбной полипропиленовой наружной канализации Характеристики,особенности, правила монтажа

Естественная вентиляция - ОШИБКИСкачать

Естественная вентиляция - ОШИБКИ

Что выбрать: септик или станция биологической очистки? | Канализация в частном домеСкачать

Что выбрать: септик или станция биологической очистки? | Канализация в частном доме
Поделиться или сохранить к себе:
