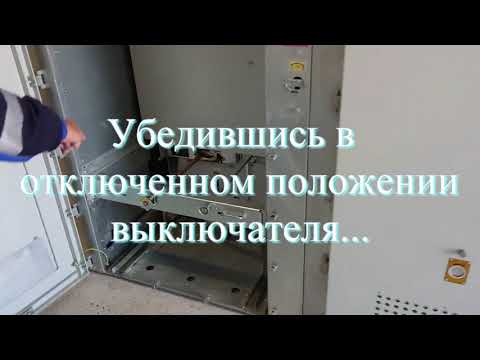

Видео:Оперативные переключения ОшибкиСкачать

Со 153-34.20.561-2003 инструкция по предотвращению и ликвидации аварий в электрической части энергосистем

МИНИСТЕРСТВО ЭНЕРГЕТИКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

УТВЕРЖДЕНО

Приказом Минэнерго России

от 30 июня 2003 г. № 289

ИНСТРУКЦИЯ
ПО ПРЕДОТВРАЩЕНИЮ И ЛИКВИДАЦИИ АВАРИЙ
В ЭЛЕКТРИЧЕСКОЙ ЧАСТИ ЭНЕРГОСИСТЕМ

CO 153-34.20.561-2003

Москва

«Издательство НЦ ЭНАС»

2004

В Инструкции определен порядок проведения работ по ликвидации аварий в энергосистемах.

Рассмотрены вопросы оперативной ликвидации аварий в электрической части энергосистем, работающих изолированно или входящих в объединения.

Для руководителей и специалистов электростанций и электрических сетей, для инженерно-технического персонала, электромонтеров, осуществляющих техническое обслуживание и ремонт электрической части энергосистем.

1. ОБЩАЯ ЧАСТЬ

1.1.1 . В настоящей Инструкции приведены общие вопросы и порядок проведения работ при ликвидации аварий1 в различных звеньях электрической части энергосистем.

1 Здесь и далее по тексту под «аварией» понимаются все технологические нарушения.

1.1.2. В Инструкции рассматриваются вопросы оперативной ликвидации аварий в электрической части энергосистем, как работающих изолированно, так и входящих в объединения, за исключением специальных вопросов ликвидации аварий в городских и сельских распределительных сетях.

Под оперативной ликвидацией аварии понимается отделение поврежденного оборудования (участка сети) от энергосистем (объединенных энергосистем), а также производство операций, имеющих целью:

устранение опасности для обслуживающего персонала и оборудования, не затронутого аварией;

предотвращение развития аварии;

восстановление в кратчайший срок электроснабжения потребителей и качества электроэнергии (частоты и напряжения);

создание наиболее надежной послеаварийной схемы энергосистемы (объединенных энергосистем) и отдельных ее частей;

выяснение состояния отключивше0гося во время аварии оборудования и возможности включения его в работу.

1.1.3. В Инструкции приняты следующие сокращения:

АВР — автоматическое включение резерва;

АГП — автомат гашения поля;

АЛАР — автоматика ликвидации асинхронного режима;

АПВ — автоматическое повторное включение;

АПН — автоматика повышения напряжения;

АРВ — автоматическое регулирование возбуждения;

АРПМ — автоматика разгрузки от перегрузки мощностью;

AT — автотрансформатор;

АЧР — автоматическая частотная разгрузка;

ВЛ — воздушная линия электропередачи;

ВЧ — высокочастотный;

ГАЭС — гидроаккумулирующая электростанция;

ГПЗ — главная паровая задвижка;

ГТУ — газотурбинная установка;

ГЩУ — главный щит управления;

ГЭС — гидроэлектростанция;

ГРЭС — электростанция районная;

Д — дутьевой (вентилятор);

ДЗШ — дифференциальная защита сборных шин;

ДПЗ — «два провода — земля»;

КЗ — короткое замыкание;

КИВ — контроль изоляции вводов;

ОАПВ — однофазное автоматическое повторное включение;

ПА — противоаварийная автоматика;

РЗА — релейная защита и автоматика;

РПН — переключатель регулирования напряжения;

РУ — распределительное устройство;

САОН — специальная автоматика отключения нагрузки;

СВ — соединительный выключатель;

СК — синхронный компенсатор;

СН — собственные нужды;

СШ — система шин;

ТЭС — тепловая электростанция;

ТЭЦ — тепловая электроцентраль;

УРОВ — устройство регулирования отказа выключателя;

х.х. — холостой ход;

Ц — циркуляционный (насос);

ЧАПВ — частотное автоматическое повторное включение;

ШСВ — шиносоединительный выключатель;

ЭВМ — электронно-вычислительная машина;

ЭЦК — электрический центр качаний.

1.2. Порядок организации работ при ликвидации аварий

1.2.1. Аварийной ситуацией является изменение в нормальной работе оборудования, которое создает угрозу возникновения аварии. Признаки аварии определяются отраслевым нормативно-техническим документом.

1.2.2. Важным условием безаварийной работы является сохранение персоналом спокойствия при изменении режима или возникновении неполадок, дисциплинированное и сознательное выполнение указаний инструкций и распоряжений старшего персонала, недопущение суеты, растерянности, вмешательства в работу посторонних лиц.

https://www.youtube.com/watch?v=uFtA-4I2UBo

При возникновении аварийной ситуации эксплутационный персонал принимает меры по локализации и ликвидации создавшегося положения, обеспечивается безопасность людей и сохранность оборудования.

1.2.3. Все переключения в аварийных ситуациях производятся оперативным персоналом в соответствии с инструкциями предприятия при обязательном применении всех защитных средств.

1.2.4. При ликвидации аварии оперативный персонал производит необходимые операции с релейной защитой и автоматикой в соответствии с инструкциями предприятия.

1.2.5. Оперативный персонал контролирует работу автоматики; убедившись в ее неправильных действиях, переходит на ручное управление. В работу защит оперативный персонал не вмешивается, и лишь при отказе действия защиты персонал выполняет ее функции.

1.2.6. Распоряжения, отдаваемые оперативному персоналу, должны быть краткими и понятными.

Отдающий и принимающий команду должны четко представлять порядок производства всех намеченных операций и допустимость их выполнения по состоянию схемы и режиму оборудования. Полученная команда повторяется исполняющим ее работником.

Исполнению подлежат только те распоряжения, которые получены от непосредственного руководителя, лично известного работнику, получающему распоряжение.

1.2.7. Эксплуатационный персонал регистрирует все обстоятельства возникновения аварии в установленном порядке.

1.2.8. О каждой операции по ликвидации аварии докладывается вышестоящему оперативному персоналу, не дожидаясь опроса. Руководство энергосистемы (объединенной, единой энергосистем), электростанции извещается о происшедшем и о принятых мерах после проведения тех операций, которые следует выполнять немедленно.

1.2.9. При ликвидации аварии все распоряжения диспетчера энергосистемы (объединенной, единой энергосистем) по вопросам, входящим в его компетенцию, выполняются немедленно, за исключением распоряжений, выполнение которых может представлять угрозу для безопасности людей и сохранности оборудования.

Если распоряжение диспетчера представляется подчиненному персоналу ошибочным, оперативный персонал указывает на это диспетчеру. В случае подтверждения диспетчером своего распоряжения персонал его выполняет.

1.2.10. В аварийной ситуации оперативный персонал обеспечивается первоочередной связью, а в случае необходимости по его требованию прерываются остальные переговоры.

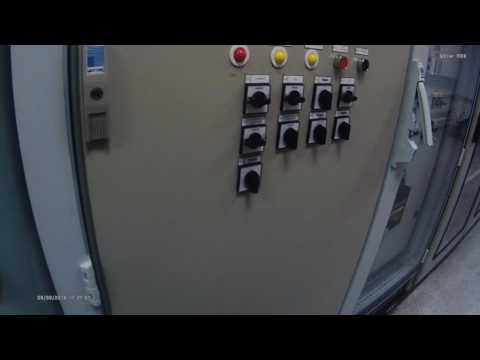

Видео:Что должен делать оперативный персонал при ликвидации аварийСкачать

Рд 34.20.561-92 «типовая инструкция по предотвращению и ликвидации аварий в электрической части энергосистем»

ТИПОВАЯ ИНСТРУКЦИЯ ПО ПРЕДОТВРАЩЕНИЮ И ЛИКВИДАЦИИ АВАРИЙ В ЭЛЕКТРИЧЕСКОЙ ЧАСТИ ЭНЕРГОСИСТЕМ

РД 34.20.561-92

1.1. Назначение и область применения

1.1.1.

Настоящая «Типовая инструкция по предотвращению и ликвидации аварий в электрической части энергосистем» (далее для краткости — Инструкция) устанавливает общие положения о разделении функций при ликвидации аварий между различными звеньями оперативного персонала: диспетчерами Центрального диспетчерского управления (ЦДУ), объединенных диспетчерских управлений (ОДУ), энергосистем, предприятий (районов) электрических сетей, начальниками смены электростанций, дежурными подстанций или приравненным к ним персоналом оперативно-выездных бригад (ОВБ), а также содержит основные положения по ликвидации аварий, общие для всех энергосистем, входящих в объединения, или работающих изолированно.

В данной Инструкции нельзя заранее предусмотреть все случаи, которые могут встречаться в практике.

Поэтому, наряду с выполнением требований Инструкции, персонал обязан проявлять необходимую инициативу и самостоятельность в решении отдельных, не предусмотренных Инструкцией конкретных вопросов, связанных с ликвидацией аварий и аварийных ситуаций, руководствуясь положениями и требованиями технологических инструкций. При этом такие самостоятельные действия не должны противоречить основным положениям настоящей Инструкции.

https://www.youtube.com/watch?v=Ou4nW0ewo0k

Оперативный персонал при ликвидации аварии должен строго соблюдать требования основных действующих руководящих документов: Правил технической эксплуатации электрических станций и сетей. Правил устройства электроустановок, Правил техники безопасности при эксплуатации электроустановок, Правил организации работы с персоналом на предприятиях и в учреждениях энергетического производства.

1.1.2. В настоящей Инструкции рассматриваются вопросы оперативной ликвидации аварий в электрической части энергосистем как работающих изолированно, так и входящих в объединения, за исключением специальных вопросов ликвидации аварий в городских и сельских распределительных сетях.

Под оперативной ликвидацией аварии следует понимать отделение поврежденного оборудования (участка сети) от энергосистем (объединенной энергосистемы), а также производство операций, имеющих целью:

устранение опасности для обслуживающего персонала и оборудования, не затронутого аварией;

предотвращение развития аварии;

восстановление в кратчайший срок питания потребителей и качества электроэнергии (частоты и напряжения);

создание наиболее надежной послеаварийной схемы энергосистемы (объединенной энергосистемы) и отдельных ее частей;

выяснение состояния отключившегося во время аварии оборудования и возможности включения его в работу.

1.1.3. На основании настоящей Инструкции в каждой энергосистеме (объединенной энергосистеме), предприятии (районе) электрических сетей, на электростанции и подстанции должны быть составлены местные инструкции по ликвидации аварий в электрической части, учитывающие особенности схем электрических соединений и режимов каждой энергосистемы и эксплуатируемого оборудования.

1.1.4. Знание требований настоящей Инструкции обязательно для следующих категорий работников:

главных диспетчеров (ВДУ (ЦДУ), энергосистем и их заместителей;

главных инженеров энергосистем и их заместителей по электрической части;

начальников центральных диспетчерских служб (ЦДС), служб (групп) режимов ОДУ (ЦДУ),энергосистемы и их заместителей;

дежурных диспетчеров ОДУ (ЦДУ), энергосистем, предприятий (районов) электрических сетей, опорных подстанций;

начальников служб надежности энергосистем и их заместителей;

главных инженеров электростанций и предприятий электрических сетей, инженеров по эксплуатации;

начальников смен электростанций;

начальников смен электроцехов и блочных установок электростанций;

дежурных подстанций и приравненного к ним персонала ОВВ;

дежурных электромонтеров электростанций (энергоблоков) и машинистов энергоблоков;

начальников электроцехов электростанций и их заместителей;

начальников подстанций и групп подстанций;

инженеров электроцехов электростанций и соответствующих служб предприятий электросетей;

начальников и их заместителей оперативно-диспетчерских служб (ОДС) инженеров по режиму предприятий электрических сетей (ПЭС) и районов электрических сетей (РЭС);

старших мастеров и мастеров по эксплуатации энергоблоков;

начальников производственно-технических отделов;

начальников электролабораторий.

1.1.5. Объем знаний данной Инструкции, необходимый для работников, занимающих перечисленные выше должности, устанавливается в зависимости от местных условий для подчиненного персонала следующими лицами:

главными диспетчерами ОДУ (ЦДУ), энергосистем;

главными инженерами энергосистем, электростанций, предприятий электрических сетей;

начальниками электроцехов электростанций;

начальниками служб подстанций, ОДС предприятий электрических сетей.

1.2. Права и обязанности руководящего технического персонала при ликвидации аварий

1.2.1.

При возникновении аварийной ситуации дежурный диспетчер ОДУ (ЦДУ), энергосистемы независимо от присутствия на диспетчерском пункте лиц высшей технической администрации (главного диспетчера, начальника ЦДС или их заместителей), если только старший по должности не принял руководство ликвидацией аварии на себя, несет полную ответственность за ликвидацию аварийного положения, единолично принимая решение и осуществляя мероприятия по восстановлению нормального режима. При этом распоряжения указанных лиц, не соответствующие намеченному диспетчером плану ликвидации аварий, являются для диспетчера только рекомендациями, которые он имеет право не выполнять, если считает их неправильными.

https://www.youtube.com/watch?v=ln5PSOQb5ZM

Однако находящееся на диспетчерском пункте лицо высшей технической администрации имеет право взять руководство ликвидацией аварии на себя или поручить его другому лицу, если считает действия диспетчера неправильными и если последний не согласен с его указаниями. Передача руководства ликвидацией аварии оформляется в оперативном или другом журнале, заменяющем оперативный журнал.

С этого момента диспетчер безоговорочно выполняет все распоряжения и указания лица, принявшего на себя руководство ликвидацией аварии. Диспетчер, отстраненный от руководства ликвидацией аварии, может оставаться на своем рабочем месте, вести с подчиненным персоналом все оперативные переговоры и отдавать распоряжения, подтвержденные лицом, руководящим ликвидацией аварии.

1.2.2.

О возникновении аварии диспетчер ОДУ (ЦДУ), энергосистемы, не задерживая ликвидации аварии, обязан сообщить в краткой форме по принадлежности руководству ОДУ (ЦДУ), энергосистемы и другим лицам по списку, утвержденному соответственно начальником ОДУ (ЦДУ), генеральным директором ПОЭЭ, а также в случае необходимости (в частности, при аварии на нескольких уровнях) информировать нижестоящий оперативный персонал.

1.2.3. Ликвидация аварии на электростанции производится под непосредственным руководством начальника смены станции. Начальники смен цехов (блоков) обязаны сообщать начальнику смены электростанции о всех нарушениях нормального режима работы и выполнять все его указания.

Весь персонал, находящийся во время аварии на электростанции, включая начальников цехов, подчиняется начальнику смены электростанции в вопросах, связанных с ликвидацией аварии.

1.2.4. Начальники цехов, находящиеся на электростанции во время ликвидации аварии, должны по мере необходимости информировать дежурных об особенностях эксплуатации оборудования в аварийных условиях.

1.2.5. Главный инженер электростанции или предприятия электрических сетей и начальник цеха, района электрических сетей, службы или группы подстанций имеют право отстранить от руководства ликвидацией аварии подчиненный им оперативный персонал, не справляющийся с ликвидацией аварии, приняв руководство на себя или поручив его другому лицу.

О замене дежурного ставится в известность как вышестоящий, так и подчиненный оперативный персонал.

Лицо, принявшее руководство ликвидацией аварии, независимо от должности принимает на себя все обязанности отстраненного дежурного и оперативно подчиняется вышестоящему оперативному персоналу.

1.2.6.

Во время аварии на щите управления блока, электростанции, подстанции, в помещении диспетчерского пункта предприятия (района) электрических сетей энергосистемы, ОДУ (ЦДУ) имеют право находиться лишь лица, непосредственно участвующие в ликвидации аварии, лица административно-технического персонала и специалисты технологических служб. Список таких лиц утверждается соответственно начальником ОДУ (ЦДУ), главным инженером энергосистемы, электростанции, предприятия электрических сетей.

1.2.7. После ликвидации аварии и восстановления работы энергосистемы, электростанции, подстанции ответственный за ремонт данного оборудования персонал должен срочно приступить к ремонту поврежденного оборудования, получив допуск от соответствующего дежурного персонала.

Отремонтированное после аварии оборудование должно включаться в работу только после приемки его начальником цеха, подстанции (группы подстанций) или лицом, его заменяющим, в соответствии с действующими положениями с разрешения оперативного персонала, в чьем оперативном ведении находится включаемое оборудование.

1.2.8. Организация расследования аварии должна осуществляться в соответствии с действующей Инструкцией по расследованию и учету технологических нарушений в работе электростанций, сетей и энергосистем.

1.3. Обязанности, взаимоотношения и ответственность оперативного персонала электростанций, предприятий электрических сетей, энергосистем, ОДУ (ЦДУ) при ликвидации аварий

1.3.1. Руководство ликвидацией аварий, охватывающих несколько энергосистем, осуществляется диспетчером ОДУ (ЦДУ); ликвидация аварии, затрагивающей одну энергосистему, производится под руководством диспетчера этой энергосистемы.

https://www.youtube.com/watch?v=szBi6-U5Aa4

Ликвидация аварий на электростанции производится под руководством начальника смены станции.

На электростанциях с крупными энергоблоками выполнение переключений и ответственность за правильность производства операций по ликвидации аварий возлагается:

в главной электрической схеме (генераторы, трансформаторы связи, повысительная подстанция) — на начальника смены электроцеха;

в части собственных нужд блоков — на начальника смены соответствующих энергоблоков;

в распределительных устройствах собственных нужд энергоблоков — на старшего дежурного электромонтера.

На подстанциях аварии ликвидируются дежурным подстанции, оперативно-выездной бригадой (ОВБ), мастером или начальником группы подстанций в зависимости от типа обслуживания подстанций.

Аварии в электрических сетях, имеющие местное значение и не отражающиеся на работе энергосистемы, ликвидируются под руководством диспетчера предприятия (района) электрических сетей или диспетчера (дежурного) опорной подстанции.

1.3.2. Все распоряжения дежурного диспетчера ОДУ (ЦДУ), энергосистемы по вопросам, входящим в его компетенцию, обязательны к исполнению подчиненным оперативным персоналом.

Если распоряжение диспетчера ОДУ (ЦДУ) или энергосистемы, представляется подчиненному оперативному персоналу неверным, он обязан указать на это диспетчеру. При подтверждении диспетчером своего распоряжения дежурный обязан его выполнять.

Запрещается выполнять распоряжения вышестоящего оперативного персонала, которые могут угрожать жизни людей, сохранности оборудования или привести к потере питания собственных нужд электростанции, подстанции или обесточиванию особо ответственных потребителей.

О своем отказе выполнить заведомо неправильное распоряжение дежурный персонал обязан сообщить диспетчеру, отдавшему такое распоряжение, и главному инженеру предприятия.

1.3.3. Все оперативные переговоры и распоряжения на уровне ОДУ (ЦДУ) и ЦДС энергосистемы, а также предприятия электрических сетей и электростанции во время ликвидации аварии должны записываться на магнитофон.

1.3.4. По окончании ликвидации аварии дежурный, руководивший ликвидацией, составляет сообщение об аварии по установленной форме.

1.3.5. О возникновении аварии руководство электростанции (подстанции), персонал основных цехов (подстанции) должны быть уведомлены специальным сигналом или поставлены в известность по местной радиосети в соответствии с местной инструкцией.

1.3.6. По требованию диспетчера ОДУ (ЦДУ), энергосистемы, начальника смены электростанции, дежурного подстанции, диспетчера предприятия электрических сетей на ЦДП, электростанцию, подстанцию может быть вызван и обязан явиться немедленно любой работник.

1.3.7. Во время ликвидации аварии начальник смены электростанции обязан находиться в помещении главного щита управления, а при уходе должен сообщить свое новое местонахождение.

1.3.8. Во время ликвидации аварии начальники смен тепловых цехов и блоков должны находиться, как правило, на своих рабочих местах и принимать все меры, направленные на поддержание нормальной работы оборудования, не допуская развития аварии в этих цехах (на блоках).

Начальник смены цеха (блока) обязан докладывать начальнику смены электростанции о протекании аварии и о проведенных им операциях.

Начальник смены цеха (блока), оставляя рабочее место, обязан указать свое местонахождение.

1.3.9. Начальник смены электроцеха свои действия по ликвидации аварии осуществляет под руководством начальника смены электростанции. Местонахождение начальника смены электроцеха определяется начальником смены электростанции.

1.3.10. Местонахождение дежурного подстанции или приравненного к нему персонала при ликвидации аварии определяется конкретной обстановкой. О местонахождении сообщается вышестоящему оперативному персоналу.

На всех подстанциях, имеющих дежурный персонал, должна быть сигнализация вызов персонала из распределительных устройств на шит управления, работающая при телефонном вызове (звонке) диспетчера.

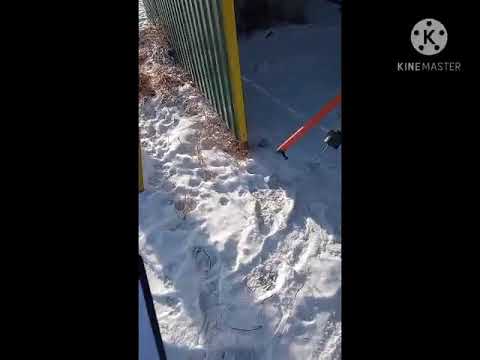

Видео:Оперативные переключения, ОРУ 110кВ, отключение разъединителя 110кВ, дугаСкачать

Инструкция по предупреждению и ликвидации аварий на тепловых электростанциях (с Изменением N 1), от 30 июня 2003 года

УТВЕРЖДЕНА приказом Минэнерго России от 30 июня 2003 г.N 265

ВНЕСЕНО ИзменениеN 1, утвержденное и введенное в действие 31.05.2004

Изменение N 1 внесеноизготовителем базы данных по тексту / Филиал ОАО «Инженерный центрЕЭС» — «Фирма ОРГРЭС». — М., 2004 год

Внастоящей Инструкции приведены наиболее характерные аварийныеситуации, имеющие место на тепловых электростанциях всех типов, атакже порядок их предупреждения и ликвидации.

1.1.Назначение и область применения

1.1.1. В настоящейИнструкции приведен порядок предупреждения и ликвидации аварий* натепловых электростанциях.___________

*В дальнейшем тексте Инструкции под «аварией» понимаются всетехнологические нарушения.

ВИнструкции рассматриваются только наиболее характерные аварийныеситуации, имеющие место на тепловых электростанциях всех типов. Ваварийных ситуациях, не указанных в Инструкции, персонал действуетв соответствии с инструкциями предприятия и реальнойобстановкой.

При ликвидации авариидействия оперативного персонала направляются на устранениеопасности для персонала, предотвращение развития аварии, сохранениев работе оборудования, не затронутого аварией, восстановлениетепловой и электрической схем и максимально возможной нагрузки.После ликвидации аварии персонал выясняет состояние отключившегосяоборудования и принимает меры к вводу его в работу (подготовитьрабочее место, вызвать ремонтный персонал и др.).

1.1.2. На каждой тепловойэлектростанции разрабатываются инструкции организаций попредупреждению и ликвидации аварий.

1.1.3. В инструкциипредприятия по эксплуатации оборудования тепловых электростанцийвключаются разделы по ликвидации аварийных ситуаций.

1.2.Порядок организации работ при ликвидации аварий

1.2.1. Аварийнойситуацией является изменение в нормальной работе оборудования,которое создает угрозу возникновения аварии. Признаки аварииопределяются отраслевым нормативно-техническим документом.

1.2.2. Важным условиембезаварийной работы является сохранение персоналом спокойствия приизменении режима или возникновении неполадок, дисциплинированное исознательное выполнение указаний инструкций и распоряжений старшегоперсонала, недопущение суеты, растерянности, вмешательства в работупосторонних лиц и нарушения единоначалия в смене.

1.2.3. При возникновенииаварийной ситуации эксплуатационный персонал принимает меры полокализации и ликвидации создавшегося положения, обеспечивбезопасность для людей и оборудования.

При несрабатываниитехнологических защит оперативный персонал немедленно выполняетоперации, предусмотренные данной защитой.

(Измененная редакция,Изм. N1).

1.2.4. Все переключения вэлектрических схемах в аварийных ситуациях производятся оперативнымперсоналом в соответствии с инструкциями организации приобязательном применении всех защитных средств.

(Измененная редакция,Изм. N1).

1.2.5. При ликвидацииаварии оперативный персонал производит необходимые операции срелейной защитой и автоматикой в соответствии с инструкциямиорганизации.

1.2.6. Оперативныйперсонал контролирует работу автоматики; убедившись в еенеправильных действиях, переходит на ручное управление. В работузащит оперативный персонал не вмешивается, и лишь при отказедействия защиты персонал выполняет ее функции.

1.2.7. Распоряжения,отдаваемые оперативному персоналу, должны быть краткими ипонятными.

Отдающий и принимающий команду должны четко представлятьпорядок производства всех намеченных операций и допустимость ихвыполнения по состоянию схемы и режиму оборудования. Полученнаякоманда повторяется исполняющим ее лицом.

Исполнению подлежаттолько те распоряжения, которые получены от непосредственногоруководителя, лично известного лицу, получающему распоряжение.

1.2.8. Эксплуатационныйперсонал регистрирует все обстоятельства возникновения аварии вустановленном порядке.

1.2.9. Ликвидация авариина электростанции осуществляется персоналом, находящимся в смене,под непосредственным руководством начальника смены электростанции.Ликвидацией аварии в цехе руководит начальник смены цеха, а наэнергоблоке — старший машинист энергоблока.

1.2.10. Персонал всехступеней, находящийся на дежурстве, при возникновении аварийнойситуации и ликвидации аварии:

составляет общеепредставление о том, что случилось, по показаниям приборов,сигнализации, телесигнализации и по внешним признакам;

устраняет опасность дляперсонала и оборудования, вплоть до отключения последнего, если вэтом появляется необходимость;

не вмешивается в работуавтоматических устройств, если это не предусмотреноинструкцией;

обеспечивает нормальнуюработу основного оборудования, оставшегося в работе, а такжемеханизмов с.н. электростанции;

выясняет место, характери объем повреждения и отключает поврежденное оборудование.

1.2.11. О каждой операциипо ликвидации аварии сообщают вышестоящему оперативному персоналу,не дожидаясь опроса. Руководство цеха и электростанции извещают опроисшедшем и о принятых мерах после проведения тех операций,которые следует выполнять немедленно.

Видео:02.04.2023. Лекция, Оперативно-диспетчерское управление в электроэнергетикеСкачать

Инструкция по предотвращению и ликвидации аварий в электроустановках. Инструкция по предотвращению попадания посторонних предметов в продукцию хлебопекарных предприятий. Аварийные режимы на вспомогательных механизмах

538.00 ₽

Официально распространяем нормативную документацию с 1999 года. Пробиваем чеки, платим налоги, принимаем к оплате все законные формы платежей без дополнительных процентов. Наши клиенты защищены Законом. ООО «ЦНТИ Нормоконтроль».

Наши цены ниже, чем в других местах, потому что мы работаем напрямую с поставщиками документов.

Способы доставки

• Срочная курьерская доставка (1-3 дня)
• Курьерская доставка (7 дней)
• Самовывоз из московского офиса
• Почта РФ

Инструкция устанавливает общие положения с разделением функций при ликвидации аварий между различными звеньями оперативного персонала

https://www.youtube.com/watch?v=qtACaxynEhE

Действие завершено 30.06.2003

1 Общая часть

1.1. Назначение и область применения

1.2. Права и обязанности руководящего технического персонала при ликвидаций аварий

1.3. Обязанности, взаимоотношения и ответственность оперативного персонала электростанций, предприятий электрических сетей, энергосистем, ОДУ (ЦДУ) при ликвидации аварий

1.4. Распределение акций по ликвидации аварий между оперативным персоналом различных уровней диспетчерского управления

1.5. Общие указания по оперативному персоналу по ликвидаций аварий

2 Действия оперативного персонала по предотвращению и ликвидации аварий в единой энергетической системе, объединенных энергосистемах и в энергосистемах, входящих в объединение и работающих изолированно (раздельно)

2.1. Технические и организационные меры по предотвращению и ликвидации аварий при понижении частоты, перегрузке линий электропередачи, нарушения синхронизма и понижений напряжения

2.2. Действия оперативного персонала при снижений частоты электрического тока из-за недостатка мощности или энергоресурсов

2.3. Предотвращение и ликвидация аварий из-за повышения частоты электрического тока

2.4. Предотвращение аварий при отключений линий электропередачи или другого оборудования

2.5. Действия оперативного персонала при понижении напряжения в основных узловых пунктах энергосистемы

2.6. Предотвращение повышения уровней напряжения на оборудовании сверхдопустимых значений

2.7. Ликвидация асинхронного режима работы отдельных частей ЕЭС, ОЭС, энергосистем и электростанций

2.8. Ликвидация аварий, связанных с разделением ЕЭС, ОЭС, энергосистемы

2.9. Предотвращение аварий при возникновении перегрузки межсистемных и внутрисистемных транзитных связей

3 Ликвидация аварий на линиях электропередачи

3.1. Ликвидация аварий на системообразующих воздушных линиях электропередачи

3.2. Ликвидация аварий на воздушных линиях электропередачи распределения электрических сетей

3.3. Ликвидация аварий на кабельных линиях

3.4. Отключение воздушных линий, к которым отпайками подсоединены потребители

3.5. Отключение воздушных линий, к которым отпайками подсоединены генерирующие источники

3.6. Работа по схеме две фазы-земля

3.7. Действия оперативного персонала при полной потере защит линий электропередачи

4 Ликвидация аварий в главной схеме подстанций

4.1. Авария с силовыми трансформаторами (автотрансформаторами)

4.2. Обесточивание главных шин

4.3. Повреждение выключателей и разъединителей

4.4. Автоматическое отключение синхронного компенсатора

5. Действия персонала электростанций и подстанций при замыкании на землю

5.1. Действия персонала при замыкании на землю в электрических сетях с изолированной нейтралью или с компенсацией емкостных токов

5.2. Отыскание замыканий на землю в сети постоянного тока электростанций и подстанций

6. Ликвидация аварий в главной схеме электростанций

6.1. Аварии с силовыми трансформаторами (автотрансформаторами)

6.2. Обесточивание главных шин

6.3. Повреждение выключателей

6.4. Аварии с измерительными трансформаторами

6.5. Аварии с разъединителями

6.6. Выход генератора из синхронизма

6.7. Ликвидация аварий с оборудованием крупных блоков с непосредственным охлаждением обмоток статора и ротора

7 Ликвидация аварий в схеме собственных нужд электростанций

7.1. Отключение источников питания собственных нужд

7.2. Короткое замыкание на секции (полусекции) собственных нужд или не отключившееся короткое замыкание на ее присоединении

7.3. Короткое замыкание на шинах щита 0,4 кВ

7.4. Исчезновение напряжения постоянного тока на одной из секций щита питателей пыли

7.5. Исчезновение напряжения на щите постоянного тока аккумуляторной батареи

7.6. Действия дежурного персонала при аварийных режимах на вспомогательных механизмах

7.7. Отыскание замыкания на землю в электросети собственных нужд

7.8. Исчезновение освещения

8. Самостоятельные действия оперативного персонала

8.1. Ликвидация аварий при отсутствии связи с диспетчером

Model Guidelines for the Prevention of and Response to Accidents in Electric Equipment of Energy Systems

стр. 1

стр. 2

стр. 3

стр. 4

стр. 5

стр. 6

стр. 7

стр. 8

стр. 9

стр. 10

стр. 11

стр. 12

стр. 13

стр. 14

стр. 15

стр. 16

стр. 17

стр. 18

стр. 19

стр. 20

стр. 21

стр. 22

стр. 23

стр. 24

стр. 25

стр. 26

стр. 27

стр. 28

стр. 29

стр. 30

РД 34.20.561-92

Москва 1992

ТИПОВАЯ ИНСТРУКЦИЯ ПО ПРЕДОТВРАЩЕНИЮ И ЛИКВИДАЦИИ АВАРИЙ В ЭЛЕКТРИЧЕСКОЙ ЧАСТИ ЭНЕРГОСИСТЕМ

https://www.youtube.com/watch?v=oA3EEe_ArfA

РД 34.20.561-92

СЛУЖБА ПЕРЕДОВОГО ОПЫТА ОРГРЭС

го к нему персонала прв ликвидации аваран определяется конкретной обстановкой. о местояахощдеши сообщается вышестоящему оператввно-му оероояалу.

На всех подстанциях, имеющих дежурный персонал, должна бить сагаалкаация вызова персонала нэ распределительных устройств на щнт управления, работящая прв телефонном вызове (звонке) диспетчера.

1.3.11. Диспетчер предприятия злектрчеокях сетей, еолв он яе совмещает обязанности дежурного подстанция, при ликвидация аварки дощжен находиться в помещен*! диспетчерского пункта.

Видео:Оперативные переключения и наряды. Ошибки, ОтчетСкачать

Инструкция по предотвращению попадания посторонних предметов в продукцию хлебопекарных предприятий. Аварии с разъединителями. Места установки магнитного заграждения

538.00 ₽

Официально распространяем нормативную документацию с 1999 года. Пробиваем чеки, платим налоги, принимаем к оплате все законные формы платежей без дополнительных процентов. Наши клиенты защищены Законом. ООО “ЦНТИ Нормоконтроль”.

Наши цены ниже, чем в других местах, потому что мы работаем напрямую с поставщиками документов.

Инструкция по предотвращению попадания посторонних предметов в продукцию хлебопекарных предприятий

Недействующий

УТВЕРЖДЕНА приказом Минэнерго России от 30 июня 2003 г.N 289 ВИнструкции определен порядок проведения работ по ликвидации аварийв энергосистемах.

Рассмотрены вопросыоперативной ликвидации аварий в электрической части энергосистем,работающих изолированно или входящих в объединения.

Для руководителей испециалистов электростанций и электрических сетей, дляинженерно-технического персонала, электромонтеров, осуществляющихтехническое обслуживание и ремонт электрической частиэнергосистем.

💡 Видео

План ликвидации аварииСкачать

Исходящий эВСД перевозка со сменой владельцаСкачать

Оперативные переключения. Сработала сигнализация.Скачать

Учения по ликвидации аварий на электрических и тепловых сетяхСкачать

Как работают фоторезисторы, фотодиоды, фототранзисторы? Светочувствительные штуковины в электронике.Скачать

Тайна устранения аварии в электросетях раскрыта! Что делает аварийная бригада? #энерголикбезСкачать

Федресурс при ликвидации. Подать объявление в Федрессурс , инструкция.Скачать

По бланку переключений.Скачать

ЧЕМ НЕОБХОДИМО ПОЛЬЗОВАТЬСЯ ПРИ СНЯТИИ И УСТАНОВКЕ ПРЕДОХРАНИТЕЛЕЙ В ЭЛЕКТРОУСТАНОВКАХ?Скачать

Производство переключений в ТПСкачать

Оперативные переключенияСкачать

Разработка плана мероприятий по локализации и ликвидации последствий аварий на ОПОСкачать

Переключения в распредустройстве 35кВСкачать

Аварийное освещение на случай отключения светаСкачать
